Гончарный круг своими руками: инструкция по изготовлению

Подключаем двигатель

Вначале нам надо узнать принадлежность каждого проводка, который виден из двигателя нашего изделия активаторного вида. Лучше выполнить это действие, руководствуясь правильной электрической схемой, но если её у вас нет, нужно работать «методом тыка». Нам необходимо отыскать провода:

• провода, которые управляют оборотами двигателя (если они есть), пойдут на обмоточку статора;
• два проводка, пойдут на щётки.

. После этого смонтируем и подключим устройство

Подключаем это устройство к питающему проводку и двум проводам, управляющим оборотами моторчика. После этого мы поставим шкив на место, надеваем специальный ремень, вставим и закрепим вал с рабочим колесом. Потом мы соберём корпус и проходим паз герметиком, чтобы в него случайно не попала вода и все, вот мы и закончили сборку электрического гончарного круга.

Как сделать гончарный круг своими руками

10.10.201612:04

Каждый творец, интересующийся гончарным мастерством, когда-либо задумывался о приобретении гончарного круга. Но как известно, круг — удовольствие не из дешёвых. Хотя профессиональный инструмент и оправдывает вложенные в него средства, но не каждый начинающий мастер может позволить себе такой станок в начале творческого пути.
Для тех, кто не ищет лёгких путей, мы подготовили инструкцию как сделать гончарный круг своими руками.

В этой статье мы расскажем об одном из самых древних способов, который остаётся популярным и по сей день: изготовлении гончарного механического круга своими руками. Этот вариант идеально подойдёт для тех, кто готов гончарить не только руками, но и ногами. И ещё у механического круга есть очевидный плюс: он не привязан к электросети, а соответственно, работать за ним можно где угодно, не задумываясь о доступе к розетке.
Начнём с того, что это довольно простая конструкция, особенно если вам когда-либо приходилось работать с деревом, то собрать круг своими руками будет совсем не сложно.

Основой для ножного гончарного круга станет деревянная скамейка (высотой приблизительно 80 см). Гончарный диск должен находиться на уровне поясницы мастера. С учётом того, что работа за кругом подразумевает в некоторой степени расшатывание станка, нужно будет дополнительно укрепить ножки конструкции досками, разместив их как вдоль, так и поперёк конструкции, чтобы сделать гончарный круг устойчивее.

Для создания маховика (детали, за счёт которой будет работать сам круг) вам понадобятся толстые доски из тяжёлых пород дерева. Уложить их нужно друг на друга в несколько слоёв. Всё зависит от толщины дерева. Возможно, хватит всего двух ярусов. Укладывать доски относительно друг друга нужно под углом 90 градусов. В середине маховика сделайте квадратное отверстие, оно нужно для оси, которая соединит маховик и рабочий диск. Ось — это длинная квадратная палка. Чтобы сделать её более надёжной, можете вставить внутрь железный анкер. Проденьте ось сквозь маховик (нижний край анкера нужно упереть в доску, расположенную  внизу скамьи). Если же укрепить ось анкером не удаётся, просто вставьте металлические штыри внизу и вверху оси. На гончарном диске сечение оси сделайте круглым, а в столе не забудьте прорезать под неё отверстие. И финальный шаг: наденьте гончарный диск на верхнюю часть оси. Вот и всё, части круга соединены между собой, конструкция укреплена, а значит с задачкой «как сделать гончарный круг своими руками» вы справились!

Осталось дать лишь маленькие подсказки:
Чтобы трения между деталями стало меньше, рекомендуем обработать ось с дисками в местах их соприкосновения густой смазкой.
И ещё: чем тяжелее вы сделаете маховик, тем дольше будет вращаться ваш гончарный круг.

Гончарный круг, который вы сделаете своими руками, бесспорно, будет уникальным инструментом! Но не будем лукавить, ни один самодельный станок не сравнится по своим характеристикам с хорошо продуманным и качественно выполненным гончарным кругом от Shimpo, или Junior. Какой круг использовать — выбирать, конечно же, Вам. Но мы точно можем сказать, что работа за принесёт большое удовольствие!
Фото:

Просмотров:11077

Пошаговая инструкция по изготовлению круга с электрическим приводом

Мы рассмотрим простой вариант изготовления из подручных материалов. Придется найти лишь электрический двигатель от стиральной машины или иного бытового прибора и колесо от велосипеда.

Выбор двигателя для гончарного круга

Шаг 1. Отрежьте два уголка длиной примерно 50 см с шириной полки 45 мм. На боковых гранях болгаркой вырежьте углубления по 1 см и 5 см.

Нарезают заготовки из уголков

Шаг 2. Сварите вместе эти уголки, у вас получится верхняя площадка несущей рамы станка, в дальнейшем на нее монтируются все остальные элементы.

Заготовки сваривают вместе

Шаг 3. Проденьте в отверстие полуось с фланцем, сверху наденьте на нее шариковый подшипник качения. Отрегулируйте положение деталей, установите их в строго вертикальном положении и прихватите подшипник.

В отверстие продевают ось, затем надевают подшипник

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Нагрузки на узлы гончарного круга незначительные, нет надобности полностью обваривать подшипник, достаточно его прихватить в нескольких местах.

Подшипник приваривают точечно, а не вкруговую

Шаг 4. В полуоси проделайте отверстие и вставьте шпильку с резьбой. Ее потом надо также приварить, добивайтесь полной соосности деталей.

Вставляют шпильку в ось

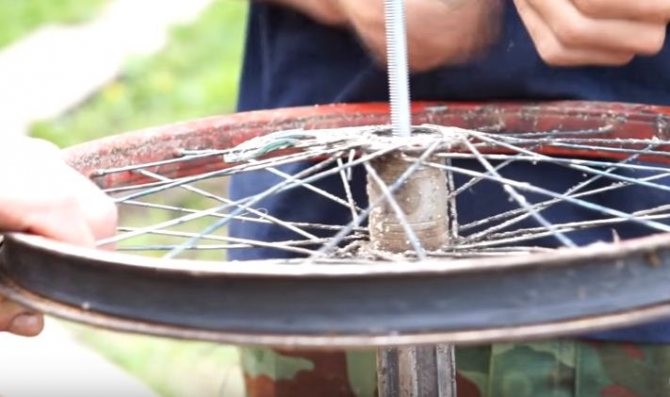

Шаг 5. Наденьте на ось обод колеса от велосипеда, гайкой зафиксируйте его положение. Можно использовать как переднее, так и заднее колесо.

Сверху на ось надевается обод велосипедного колеса

Шаг 6. С другого конца сваренных уголков высверлите четыре отверстия для фиксации электрического двигателя. Расстояние между ними и диаметр подбирается в зависимости от параметров фланца корпуса, у каждого двигателя свои особенности. В нашем случае использован двигатель от старой стиральной машины. К нему прилагается комплект конденсаторов большой емкости, за счет этого он может работать от однофазной домашней сети.

Готовые отверстия для крепления двигателя

Шаг 7. Между отверстиями прорежьте металл болгаркой, уберите полосы. За счет такой доработки появится возможность регулировать усилие натяжения приводного ремня, он не будет проскальзывать, колесо будет вращаться с одинаковой скоростью.

Болгаркой делают вырезы под ремень привода

Шаг 8. В нижней части рамы приспособьте любые упоры для фиксации обоймы подшипника. По периметру рамы приварите четыре вертикальные стойки для стола гончарного круга.

Упоры для крепления подшипника

Шаг 9. Из куска листового железа отрежьте пластинку подходящих размеров. Мы используем дверку старого холодильника, прорежьте в ней отверстие для оси станка. Отверстие можно сделать болгаркой.

1. Нарисуйте в нужном месте круг. Диаметр должен позволять без проблем вращаться оси.
2. В круге прорежьте болгаркой несколько диаметров, чем их будет больше – тем лучше.
3. Загните вверх все треугольники и срежьте вертикальные концы.

Изготовление крышки рамы

Поставьте на место лист, высверлите в нем и раме отверстия и прикрутите болтиками. Теперь надо изготовить круг для работы мастера. Делаем его также из листовой стали, только толщина металла должна быть не менее 2 мм.

Изготовление верхнего круга

Шаг 1. Приварите металл к фланцу оси, соединение должно быть прочным, от этого зависит безопасность работы на гончарном круге.

К фланцу оси приваривают лист металла

Шаг 2. Соберите станок и включите двигатель. Болгаркой на вращающемся металле сделайте разметку круга. Остановите станок и отрежьте лишний металл.

Пока пластина крутится, болгаркой намечают линию среза

Шаг 3. Опять включите станок и уберите с поверхности листового железа всю ржавчину. Вначале работайте болгаркой, потом наждачной шкуркой, снимите заусеницы и острые кромки.

Металл тщательно шлифуют

Цены на угловые шлифмашинки (болгарки)

Угловые шлифмашинки (болгарки)

При желании поверхность станка можно очистить от старой краски и ржавчины и покрасить устойчивыми красками для наружных работ. Но делать это необязательно, через несколько дней работы гончарный круг испачкается глиной и краска будет незаметной. Это рабочее состояние станка, не надо обращать внимания.

Практические советы по изготовлению ножного круга

Сделать такой гончарный круг не составит большого труда, если знать главные принципы и требования. На них мы и остановимся. Из каких узлов состоит гончарный круг и какие к ним требования?

Каркас

Несущая рама, к которой крепятся все остальные детали механизма. Главные требования к каркасу – жесткость и устойчивость. На него воздействуют большие нагрузки, в том числе и динамические. Если во время изготовления поделок из глины станок дергается, то это становится причиной появления брака.

Основные элементы каркаса

Для изготовления нашего каркаса потребовалось два метра доски 40×200 мм и семь метров бруска 40×50 мм. Прочность ног станка увеличивается перемычками, все соединения сделаны в полдерева, из метизов применяются саморезы и болтики. Под маховик диаметром 1 м расстояние между ножками рамы должно быть не менее 60 см, в противном случае он не впишется в свободное пространство и придется вносить коррективы в конструкцию.

Ось

Мы ее делаем из трубы Ø 25 мм, на нее как раз отлично одеваются подшипники. Длина оси 83 см. Верхний подшипник в закрытом корпусе и полностью герметичный, такие используются на сельскохозяйственной технике отечественного производства. Найти их в деревне не проблема. Нижний подшипник роликовый упорный. Ресурс работы таких подшипников огромен, на гончарном станке они будут работать вечно, если умышленно не заливать водой и не бить кувалдой.

Ось изготавливается из металлической трубы

Под нижний подшипник высверливается посадочное отверстие Ø 52 мм и плотно забивается обойма. В верхней планке рамы делается сквозное отверстие, к ней фиксируется верхний подшипник вместе с корпусом.

Рабочий диск

Делается из нескольких слоев фанеры, общая толщина диска не менее пяти сантиметров. Если он тонкий, то ось фиксируется лишь снаружи, а диск по время работы шатается. Как показывает практика, ось должна входить в диск на глубину не менее трех сантиметров, только так обеспечивается прочность посадки.

Рабочий круг склеен из фанеры

По центру высверливается технологическое отверстие для трубы (несквозное) и прикручивается металлический фланец со стопором. За счет этого элемента верхний диск жестко фиксируется к торцу трубы и вращается вместе с ней.

Маховик

Его можно делать сплошным из досок или пустым из листовой фанеры. Первый вариант дорогой и трудоемкий, второй намного проще. В дальнейшем пустая полость маховика наполняется песком, он становится тяжелым и отлично справляется со своими задачами.

Маховик можно сделать пустотелым, а затем заполнить песком

Из фанеры толщиной 9 мм надо электрическим лобзиком вырезать два одинаковых круга и стянуть их между собой при помощи небольших деревянных брусков. От их размеров зависит толщина и, соответственно, вес маховика

По периметру на саморезы прикручивается полоска фанеры толщиной 4 мм, перед прикручиванием поверхности надо обязательно смазать столярным клеем. Чем тяжелее моховик – тем больше он накапливает кинетической энергии, что очень важно для работы на станке. К оси элемент фиксируется металлическим фланцем, установленным точно по центру круга.

Металлический фланец должен находится точно в центре маховика

Советы по сборке станка

После того как все узлы и детали подготовлены, можно приступать к сборке.

Шаг 1. Присоедините к ножкам нижнюю доску каркаса. Она фиксируется болтиками, сильно затягивать не надо, это делается только после сборки и проверки всех элементов.

Болтами прикручивают доску к нижней части каркаса

Шаг 2. Установите в отверстие обойму нижнего упорного роликового подшипника.

В отверстие на нижней доске вставляют обойму подшипника

Шаг 3. Наденьте на маховик ось, поставьте шайбу для регулировки высоты. Установите собранный узел на место.

Маховик с осью устанавливают в каркас

Шаг 4. Поставьте верхнюю планку. Наденьте ее на ось, к ножкам прикрутите болтами.

Верхнюю планку тоже прикручивают болтами

Прикрутите верхний шариковый подшипник к планке, застопорите ось во фланцах.

Шаг 5. Присоедините к оси верхний рабочий диск. Поставьте упорную перемычку для ног.

Установка рабочего диска

Шаг 6. Затяните до упора нижние болты. Для повышения жесткости конструкции по диагонали следует поставить еще один упор. Можно использовать обыкновенный деревянный черенок от штыковой лопаты.

Усиливают каркас распорками

Шаг 7. Засыпьте в маховик песок, закройте отверстие. На станке можно начинать работать.

Отверстие в маховике закрывают планкой

Виды гончарных кругов

Естественно, центральное место в работе гончаров занимают гончарные круги, вокруг которых будто вокруг центра Вселенной вращается все гончарное ремесло. С их помощью бесформенные куски податливой глины в умелых руках превращаются в изящные сосуды самых разнообразных, порой причудливых, форм.

Гончарный круг представляет собой гладкий диск, имеющий консольное крепление на вращающейся оси и приводящийся в движение мускульной силой либо электрическим или реже механическим двигателем. В давние времена они были с ручным приводом, потом ножным и, в конце концов, электрическим. Следует заметить, что ножной и электрический гончарные круги более удобны в использовании. Это объясняется тем, что обе руки мастера остаются свободными. Несмотря на то что электрический круг является более современным и прогрессивным, гончарный круг с ножным приводом не сдает позиции, поскольку, по мнению некоторых мастеров, только на таком круге можно плавно и в широких пределах регулировать скорость вращения заготовки и лучше чувствовать материал.

Немного о глине

Существует масса различных видов глин, которые отличаются по происхождению, содержанию примесей, составу. Согласно технической классификации они делятся на сланцевые, огнеупорные, каолины. Также глины имеют свою так называемую жирность. Чем «жирнее» глина, тем она пластичнее и чем «тоще», тем она рассыпчатее. Тощие глины хуже лепятся, а изделия из них трескаются во время обжига. Жирные глины в этом случае ведут себя гораздо лучше. Причем чем более тонкое изделие должно быть изготовлено, тем жирнее она должна быть. А еще глины отличаются своим цветом, который зависит от содержания в них оксидов металлов. Когда в глине содержится не больше 1% примесей, то изготовленное из нее изделие будет белым, а если больше, то после обжига оно покраснеет независимо от первоначального цвета глины.

Начинающему гончару гораздо проще начинать работу с подготовленной глиной, которую легко купить. Когда руки «набьются» на правильной глине, то тогда не составит большого труда отыскать в других местах ту глину, которая тоже подойдет для работы.

Клуб любителей гончарного искусства (СВАО)

Мастер-класс по гончарному делу — яркие впечатления
С декоративной керамикой в Москве можно познакомиться на разовых индивидуальных мастер-классах. Если же Вас или Ваших близких интересует более углубленное изучение керамики, то можно посещать занятия на регулярной основе или записаться курсы керамики. Обучение по абонементам проходит в индивидуальном порядке, курсы гончарного дела строятся по творческим программам для мини-групп. Секреты приемов работы с глиной, техник украшения керамики, профессиональные тонкости обжига дадут Вам глубокие знания и навыки в области гончарного искусства.

Занятие предполагает обучение с начала до законченного результата. Профессиональные педагоги покажут, как сделать готовую керамику. Уроки персональные и проводятся опытными мастерами своего дела. Вы погрузитесь в мир волшебства гончарного искусства и не заметите, как пройдет время! Для малышей и взрослых, для семей, пар и компании друзей.

Углубленное обучение гончарному мастерству в частном порядке. Тонкости и нюансы гончарного искусства, базовые гончарные формы, бытовая керамика — кружки, вазы и глиняная скульптура. Занятия по абонементам позволят разработать личную программу обучения, соответствующую Вашим требованиям, согласовать дни посещений в соответствии с Вашими предпочтениями и значительно понизить цену обучения.

Как ноги освободили руки

Чтобы лепить двумя руками, мастеру нужен был помощник, вращающий гончарный круг. Двумя руками гончары смогли делать тонкостенные (до 3 мм толщиной) сосуды сложных форм. Потом придумали крутить гончарный круг ногами. Идею подсказал принцип работы колёс повозок — два колеса поставили на вертикальную ось, и так появился ножной гончарный круг, заменивший гончару помощника.

Гончар за ножным гончарным кругом

Нижний диск служил маховиком, он вращался на оси, врытой в землю или укреплённой на подставке. Другой осью маховик был жёстко связан с верхним диском — планшайбой. Вращая маховик ногами, мастер раскручивал и скреплённую с ним планшайбу с заготовкой изделия.

iMold: для профессионалов и любителей

Второй по популярности бренд гончарных кругов – это iMold. Оборудование представлено двумя линейками – профессиональной и базовой.

По своим характеристикам гончарные круги iMold Professional западным аналогам не уступают, при этом стоят они заметно ниже аналогичных моделей подобного уровня. В моделях линейки реализована система дисковой магнитной фиксации – благодаря ей готовые изделия можно снимать сразу с диском. Данную возможность оценят мастера, которые часто делают тонкостенные или крупные сосуды, снять которые руками с металлической основы, не деформировав их, не так-то просто. Максимальная скорость вращения составляет 300 об/мин, регулировка скоростей плавная, есть реверс. Педаль поставляется в комплекте.

Круг iMold Basic имеет ручную регулировку скоростей, металлический каркас, сравнительно небольшой вес, в процессе работы шума издает минимум. Данная модель – идеальное решение для новичков и проведения выездных мастер-классов. Максимальная масса глины составляет 5 кг, чего вполне достаточно для создания средних и небольших горшков, посуды, прочих изделий.

Типы оборудования

Ничего нельзя делать без подготовки, каждое новое дело рекомендуется внимательно и не спеша обдумать, составить предварительный план действий, оценить свои материальные возможности и практические навыки. Перед тем как приступать к изготовлению гончарного круга, следует узнать его виды, технические особенности, сильные и слабые стороны.

Как показывают раскопки историков, гончарный круг можно назвать одним из первых станков, придуманных человечеством. Причем решение было настолько удачным, то и на сегодняшний день принципиальных изменений в конструкции не произошло, она имеет такие же отдельные элементы. Отличается только привод, и то профессиональные гончары до сих пор отдают предпочтения ножному приводу. Такие круги используются многие сотни лет.

Таким же станком гончарные мастера пользовались и сотни лет назад

Узлы станка

1. Маховик. Изготавливается из камня, металла или тяжелых пород древесины, может иметь диаметр до одного метра. Задача маховика – накапливать кинетическую энергию и постепенно по мере надобности отдавать ее для формирования изделий из глины.
2. Вертикальная ось. Передает вращение с маховика на гончарный круг. Для уменьшения сил трения используются подшипники качения или специальные втулки с низким коэффициентом скольжения.
3. Гончарный круг. На нем изготавливаются изделия из глины.
4. Скамейка для сидения. Может изготавливаться на одной раме со станком или быть отдельной.

Дополнительно иногда устанавливается чаша для сбора отходов и остатков глины.

Устройство гончарного станка

Вне зависимости от материала изготовления, привода, размеров и прочих факторов принципиальная инженерная схема гончарного круга не меняется.

Какие виды кругов по типу привода используются в настоящее время?

Тип привода	Краткое описание особенностей
Ножной	Традиционный гончарный круг, история использования насчитывает многие сотни лет. Мастер одной ногой придает маховику вращательные движения, руки в это время свободны и занимаются изготовлением поделок. Маховик имеет различные размеры и массу, от этих параметров зависят значения накапливаемой энергии. Надо понимать, что тяжелый круг труднее вращать ногой, у него большая сила инерции. Такие станки легче всего изготавливать самостоятельно, на них проще учиться работать. Кроме того, ножные механизмы почти не ломаются. Причина очень простая – у них нечему ломаться. Чем меньше деталей имеет механизм, тем выше его надежность, это аксиома действий конструкторов.
Механический	Появился в Англии в период развития промышленности. Конструкция на тот момент была передовой и удачной, в середине позапрошлого века даже началось серийное производство. Автор механического гончарного круга известен, это гончар Бернард Лич. Маховик приводился в движение педалью, а она связывалась с осью кривошипным механизмом. Недостатки устройства – довольно сложно вывести тяжелый маховик из состояния покоя.
Электрический	Такой привод значительно облегчал труд мастеров, всю механическую работу выполнял электрический двигатель. Станок работал без тяжелого и большого маховика, габариты и вес значительно уменьшались. Недостатки станка – привязанность к электрическим сетям, механическая сложность конструкции, довольно высокая стоимость. Гончарное производство всегда связано с водой и глиной, а это главные враги механизмов. Электрические круги намного чаше выходят из строя, требуют периодического технического ухода. Кроме того, во влажных помещениях значительно возрастают риски поражения людей электрическим током.

В статье мы рассмотрим технологию изготовления только самых простых и надежных кругов.

Выбор гончарного станка при покупке

Экструдер (миксер) для глины: разновидности и применение

16.07.201411:20

Современные условия работы керамистов подразумевают множество удобств. Это и качественные инструменты, и электрические гончарные круги со множеством настроек, и удобные, безопасные печи для обжига. Но, самым основным  остается материал для лепки. И тут выбор оказывается действительно огромным:  практически для любых целей можно найти подготовленную керамическую массу. Необходимо лишь  раскрыть упаковку и начать творить.
Однако, при работе всегда остаются излишки керамической массы, которые, в дальнейшем, снова можно пустить в дело. И тут на помощь приходит еще один инструмент, широко применяющийся в керамике – .

По сути своей, экструдер представляет некое подобие шприца для продавливания и перемешивания в процессе продавливания неоднородной глиняной массы. Это может быть  как просто не подготовленная глина, так и керамическая масса, оставшаяся от предыдущей работы. Сам процесс подобного переминания глины называется экструзией.

Существует множество видов экструдеров, ориентированных на решение разных задач. Мы рассмотрим те из них, что наиболее часто используются в гончарном искусстве (исключая промышленные варианты) и охватывают максимум потребностей:

Стационарный экструдер. Предназначен для работы с большими объемами материала, поэтому подходит для работы в гончарных студиях, классах и мастерских. Продавливание и перемешивание глины производится одним или двумя шнеками, устроенными таким образом, чтобы избежать образования осадка на дне экструдера. Чаще всего, в комплекте к этому оборудованию прилагается приемный столик. Некоторые модели стационарных экструдеров используют метод вакуумирования в процессе приготовления керамической массы. Это позволяет избавиться от мельчайших пузырьков воздуха в глине и значительно повышает пластичность материала. Все оборудование подобного типа обладает различными системами безопасности, как, например, автоматическая остановка в случае поломки шнека, предохранение от перегрузок сети и прочее. Одним из лучших вариантов для небольшой мастерской или студии можно назвать .

. Предназначен для подготовки керамической массы из сухих остатков. Для этого имеет специальную камеру, где происходит автоматическое увлажнение глины в режиме миксера. После чего, переключением тумблера, инструмент переходит в режим экструдера с вакуумом. Такое оборудование имеет более широкий круг возможностей и позволяет обеспечить мастерскую керамическими массами при любых условиях.

. Принцип его работы механический, однако, во всем остальном он аналогичен более крупным инструментам. А вот результат имеет принципиальное отличие: такой шприц предназначен для формования глины в виде полос, шнуров, полых объектов и прочих, более сложных фигур. Эти инструменты значительно расширяют возможности для творчества.

Экструдер – не самый заметный элемент оборудования гончарной мастерской. И можно долгое время успешно посещать классы или студии керамики и даже не подозревать о его существовании. Но, чем больше возникает интерес к керамике и лепке из глины, тем понятнее становится необходимость того или иного инструмента в каждой мастерской.
Фото:

Просмотров:2474
