Виды мебельных стяжек, особенности применения мебельного крепежа
Содержание:
- Виды крепежей и стяжек для сборки мебели
- Технология соединения частей столешницы
- Советы по выбору мебельных болтов
- Полка – основа основ
- Соединение столешниц под прямым углом (90 градусов) без планки
- Назначение
- Условия осуществления бесплатной доставки
- Наш транспорт
- Наши водители
- Наши менеджеры
- Конфирмат
- Виды стяжек по способу сцепления
- Этапы при соединении столешниц под прямым углом
- Правила установки
Виды крепежей и стяжек для сборки мебели
Мебельная стяжка – особый вид крепежа, который применяется исключительно в мебельном производстве. Подобные крепёжные элементы позволяют не только существенно облегчить процесс сборки мебели, но и становятся «невидимыми» после установки. В данной статье мы рассмотрим различные виды креплений, используемых для сборки деревянной корпусной мебели.
Конфирмат
Наиболее распространённым и самым простым в эксплуатации видом мебельного соединения является конфирмат, позволяющий скрепить между собой несколько деталей под прямым углом.
С целью стягивания элементов мебели, следует просверлить 2 отверстия:
- первое — под головку конфирмата (в одной детали),
- второе — под резьбовую часть (в другой детали).
При этом рекомендуется использовать свёрла диаметром шесть и пять миллиметров соответственно или же воспользоваться комбинированным сверлом, которое существенно облегчит процедуру сборки различных секций корпусной мебели.
Как правило, применяется такой крепёж для соединения деталей, изготовленных из деревянного массива или ДСП (древесно-стружечных панелей), а в сочетании с ним используются шканты, выступающие в роли направляющих.
Монтировать конфирмат необходимо с большой осторожностью, желательно вручную, так как при использовании шуруповёрта существует большая вероятность того, что резьба разобьёт отверстие и деталь будет выпадать в процессе эксплуатации. К тому же, конфирмат относится к «видимой» разновидности крепежа, поэтому после его установки потребуется использование специальных заглушек, позволяющих скрыть его от посторонних глаз и придающих мебели эстетичный вид. К тому же, конфирмат относится к «видимой» разновидности крепежа, поэтому после его установки потребуется использование специальных заглушек, позволяющих скрыть его от посторонних глаз и придающих мебели эстетичный вид
К тому же, конфирмат относится к «видимой» разновидности крепежа, поэтому после его установки потребуется использование специальных заглушек, позволяющих скрыть его от посторонних глаз и придающих мебели эстетичный вид.
Эксцентриковая стяжка
Такой крепёжный элемент используется при сборке мебели в заводских условиях, что обусловлено сложностью сверления отверстий для его монтажа.
Основным преимуществом эксцентриковой стяжки является её скрытность, благодаря чему не портится внешность шкафа или другой корпусной мебели.
К тому же, в отличие от предыдущей разновидности мебельной стяжки, наличие таких элементов позволяет неограниченное количество раз осуществлять процедуру сборки/разборки предметов интерьера без их повреждения, что, согласитесь, очень удобно при частых переездах.
Также, при помощи такого способа крепежа предоставляется возможность зафиксировать детали под углом относительно друг друга.
Как было сказано выше, установка эксцентриков производится в условиях заводского мебельного производства, так как глубины выборки для их монтажа составляют не менее 12 миллиметров.
И это притом, что толщина стенки ламинированной древесностружечной панели имеет размер равный 16 миллиметрам.
Поэтому без использования специального оборудования, которое нецелесообразно приобретать для одноразового монтажа предметов интерьера, установка такого крепежа практически невозможна.
Стяжка для секционных элементов
Такой вид мебельного крепежа представляет собой винт и гайку, при помощи которых можно стянуть между собой две различные секции, например изголовье и основу кровати, или два шкафа.
На сегодняшний день существует несколько размеров таких крепёжных элементов, величина которых варьируется в зависимости от толщины ДСП.
Полкодержатели
Как можно догадаться из названия, такие элементы крепежа используются для фиксирования полок (как стеклянных, так и пластиковых) гардеробного или кухонного шкафа.
В зависимости от способа установки, полкодержатели подразделяются на открытые и скрытые. Первые монтируются непосредственно к предметам мебели (после чего на них укладывается полка), тогда как вторые представляют собой нечто наподобие эксцентриковой стяжки.

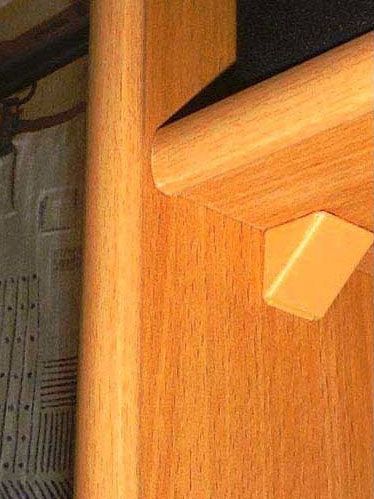

Держатели полок в шкафу, фото:
Фурнитура, которую вы видите на фото выше, предназначена для крепления полок в шкафу.
Крепёж для столешницы
Специальный вид мебельной стяжки, применяемый для фиксации между собой 2-х частей столешницы. Используется исключительно при производстве кухонной мебели и требует специальной фрезеровки поверхностей перед установкой.
Технология соединения частей столешницы
Как сделать угловую столешницу для кухни самостоятельно? Для еврозапила требуются специальные инструменты и опыт в работе. Если приложить определенные усилия, проще сделать соединение под Т-образную металлическую планку.
Подготовительный этап
Перед началом работы подготавливают инструмент и материалы:
- алюминиевый профиль;
- бесцветный герметик;
- струбцины.
Понадобятся инструменты:
- дрель со сверлами (диаметр — 5 и 8 мм);
- сверла Форстнера (диаметр — 10 и 35 мм);
- фрезер и концевая фреза (диаметр — 8 мм);
- гаечный ключ на 10 мм;
- ножовка по металлу;
- плоскогубцы;
- шуруповерт.
Размер (диаметр и длина) применяемых струбцин зависит от толщины материала, из которого изготовлена мебель.
Для примера возьмем наиболее распространенный и удобный вариант длиной 100 мм и диаметром 6 мм.
С обратной стороны поверхности размечают места под канавки для стяжек и С-образные шайбы. Расстояние от шайбы до края плоскости — 55 мм с учетом толщины профиля в 1,5 мм.
Если на стыке планируют поставить встраиваемый бытовой прибор или мойку, то расстояние от края, который будет прилегать к стене, и внешнего торца столешницы должно быть в диапазоне 70–150 мм (при размере столешницы — 600 мм).
В вертикальной планке Т-образного профиля делают отверстия под струбцины 8 мм сверлом. Для этого его прикладывают к месту монтажа и через канавки намечают участки для сверления. Существует другой вариант создания проема под стяжки:
- На месте отверстия ножовкой выпиливают 2 вертикальные прорези.
- Отрезаемую часть удаляют плоскогубцами.
- Край выравнивают молотком.
- Профиль обрезают ножовкой по длине столешницы (600 мм).
- Так как планка будет крепиться к торцу одной из частей, на ней делают отверстия под саморезы (2-3 шт.).
Подготовка посадочных мест под струбцины
Сначала просверливают глухие отверстия под шайбы сверлом Форстнера (диаметр — 35 мм). Их глубина должна доходить до середины толщины столешницы. Затем в торцах сверлят отверстия диаметром 8 мм, которые соединяют его с глухим пазом.
На следующем этапе производят фрезеровку. Ручным фрезером или дрелью и пазовой фрезой диаметром 8 мм делают канавки. Снимают наружный слой материала от глухих пазов до торцов по отверстиям.
Соединение частей
Т-образную пластину с одной стороны и торец столешницы смазывают силиконовым герметиком и соединяют саморезами, помещая шляпки в металлическую поверхность. Затем обрабатывают другую сторону профиля и часть мебели.
Далее столешницу соединяют. Стяжки помещают в канавки. В одном глухом отверстии, находящемся в противоположном месте от гайки, размещают стягивающую головку. Под оба элемента укладывают С-образные шайбы.
Гайки закручивают ключом, притягивая части друг к другу. Струбцины стягивают попеременно крест-накрест. Процесс проводят постепенно.
Возможно соединение частей без металлической планки. В этом случае торцы состыковывают, смазывая силиконом. Излишки последнего удаляют поролоновой губкой. Недостатки такого метода заключаются в том, что шов ничем не защищен, а герметик при эксплуатации теряет защитные свойства.
Советы по выбору мебельных болтов
Вместо различных крепежных элементов раньше использовались шканты и уголки изготовленные из дерева. Сегодня вариантов намного больше, кроме конфирматов и эксцентриковых стяжек на рынке распространены мебельные болты.
Они схожи с привычными строительными метизами, но между тем имеют свои особенности. Внешний вид мебели не портится благодаря конструктивным особенностям.
Прежде чем купить болты, нужно определиться с их размером, материалом и другими техническими параметрами, чтобы сборка была качественной.
Главные отличия мебельных болтов
Болт является самой популярной крепежной деталью. Главные элементы конструкции — головка и цилиндрический стержень. Также предусмотрена резьба для закручивания гайки.
Чаще всего встречаются строительные болты с шестигранной шляпкой, которые применяются не только для возведения зданий, но и в других целях.
Существуют более прочные усиленные варианты для приборо- и машиностроения, железнодорожных путей, элеваторов и прочих объектов.
Мебельный болт внешне различается со стандартным строительным. В первую очередь он распознается по полукруглой форме головки. Допускается нанесение как полной, так и неполной резьбы. Для прочности соединения предусмотрен ус или квадратный подголовок. Это позволяет исключить ослабление и подворачивание болта при монтаже.
На полукруглой головке отсутствуют какие-либо острые выступы, благодаря чему обеспечивается безопасность использования мебели. За мебельный болт не получится случайно зацепиться, также не портится вид конструкции. После монтажа крепежный элемент никак не выделяется, на поверхности можно заметить только гладкую поверхность головки.
Для изготовления болтов чаще всего используется нержавеющая сталь, которая дополнительно обрабатывается методом цинкования. Менее распространенными являются метизы из твердого пластика или алюминиевых сплавов.
Прочность такого крепежа хуже, чем у машиностроительных, но и стоимость намного меньше. В данном случае для соединения не требуется высокопрочных вариантов, но все равно при покупке следует учитывать все технические параметры. Рекомендуется заранее спросить у продавца наличие сертификатов.
Это является одним из подтверждений качества изделия, соответственно, его надежности.
Где применяются мебельные болты
Главное назначение — это мебельная промышленность, о чем и говорит название метизов. С их помощью можно быстро соединить различные конструкции, поэтому характеристики позволяют применять болты и в других отраслях.
Сегодня мебельные болты используются для различных целей:
- производство стульев, столов, гарнитуров, кроватей, комодов и прочего;
- ремонт мебельных конструкций (при необходимости болты легко демонтировать и вкрутить снова, например, при переезде);
- соединение различных деталей, в том числе строительство беседок и лестниц;
- в машино- и приборостроении, изготовлении замков и других сферах, если место монтажа не подвержено большой нагрузке.
Стандартизация и размеры мебельных болтов
Существуют определенные стандарты производства, которым должен соответствовать любой качественный мебельный болт:
- ГОСТ 7801-81 относится к метизам, которые производятся с усом и имеют увеличенную головку. Болты в таком случае имеют сечение резьбы 6-20 мм при показателе высоты головки 3-10 мм. Ус изготавливают с максимальной высотой 9 мм. Данный ГОСТ не распространяется на крепежные элементы, длина которых превышает 200 мм.
- ГОСТ 7802-81 — данные нормативы предназначены для регулировки производства метизов с квадратными подголовками. В этом случае сечение резьбы варьируется от 5 до 24 мм, а головки до 52 мм. Показатели высоты головки зависят от размеров болта и достигают 12 мм, при этом подголовок изготавливают с высотой 3-15 мм. Максимально допустимая длина конструкции составляет 260 мм.
- DIN 603 — этот стандарт схож с отечественным ГОСТ 7802-81, но различается с ним некоторыми параметрами. Норматив позволяет использовать для производства болтов М6-М8 твердый пластик, а метизы М10-М20 должны быть изготовлены только из нержавеющей стали либо сплавов латуни. Показатель диаметра головки при этом варьируются от 12,45 мм до 46,8 мм, а максимальная высота составляет 11,05 мм. Длина всей конструкции достигает 200 мм.
Полка – основа основ
Что это?
Полка шкафа (или стеллажа, комода и любой другой системы хранения) – основа основ! И без преувеличения можно сказать, что именно ради неё и создаётся мебель! Именно для того, чтобы на полки что-то положить и на полках это что-то хранить, мебель покупается или заказывается! Без полок корпусная мебель попросту теряет смысл и практический функционал.
Посмотрим на полку внимательно. Что собой представляет этот предмет интерьера и каким образом происходит крепление деревянных полок в шкафу?
Чаще всего полка – это крепящийся к боковым вертикальным стенкам прямоугольный (если полка располагается внутри шкафа или стеллажа) кусок ламинированной плиты с определённым образом обработанной передней кромкой в целях эстетики и безопасности.
Многие компании долгие годы использовали и продолжают по сей день использовать крепление полок в шкафу с помощью мебельных уголков – один из традиционных методов, но, стоить заметить, далеко не самый современный. А «специалисты», распиливающие ДСП на «коленке» в гараже, изо всех сил убеждают клиентов, что только при таком способе крепления можно спать спокойно и не опасаться, что нагруженная вещами полка рухнет. Однако это вовсе не так.
Крепление полок в шкафу. Как это делает Mr.Doors?
Для того, чтобы полки шкафа или стеллажа были установлены технологично, при их изготовлении необходимо использовать специальное оборудование и сверлильно-присадочный станок. Это возможно только на серьёзном производстве, таком, как у компании Mr.Doors. Рассмотрим наиболее часто используемые в компании способы крепления полок шкафа.
Компания Mr.Doors для крепления полок внутри шкафов и других корпусов производимой мебели использует эксцентриковые стяжки со специальными заглушками, подобранными в цвет полки.
Такое крепление не менее прочное, но выглядит гораздо более эстетично и современно, чем устаревшие привычные уголки под полками. Благодаря такой технологии стыки соединения оказываются скрытыми от глаз и не портят общей картины. Именно поэтому данный вариант крепления оказывается наиболее предпочтительным на сегодняшний день для полок шкафа.
При сборке мебели и установке полок шкафа на боковые стенки крепятся специальные штифты для эксцентриковой стяжки, на полки с нижней стороны – сами эксцентрики для крепления. При повороте эксцентрика происходит так называемое «притяжение» полки к боковой стенке. Таким образом полка оказывается прочно закреплена!
Соединение столешниц под прямым углом (90 градусов) без планки
Рассмотрим технологию соединения столешниц под прямым углом без планки. Методика является наиболее удачной, активно применяется и позволяет получить надежное соединение столешниц и получить незаметный стык. Работа трудоемкая, требуется фрезеровка так называемого “еврозапила” и фрезеровка отверстий под стяжки. Обычно последние две услуги оказываются на предприятиях занимающихся распилом ДСП и столешниц.
Рис. 1. Соединение столешниц под прямым углом |
Альтернативой бесшовному соединению является использование металлических соединительных профилей. Да, такие профили просты в соединении, но они нарушают ровную поверхность столешницы, что затрудняет уборку и со временем начинает стираться декоративное покрытие на соединительном профиле.
Рис. 2-3. Соединение столешниц с использованием соединительной планки |
Стыки столешниц, а также угловые соединения столешниц необходимо сделать герметичными, причем не только из эстетичных соображений, но и, чтобы избежать проникновения влаги, а это приводит к разбуханию столешниц в месте стыка.
Обратите внимание, что еще на стадии планировки кухни, надо постараться выдержать расстояние не менее 300 мм от врезной мойки или варочной поверхности до углового соединения. На маленькой кухне выдержать такие параметры проблематично
Рис. 4. Как спланировать расположение мойки и духовки на угловой кухне |

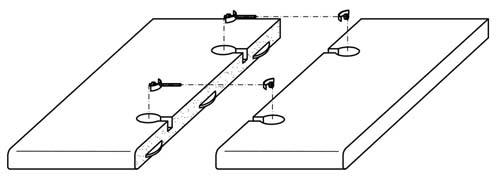

Соединение столешниц под углом 90 градусов производится с помощью крепежных систем и с использованием фиксирующих вспомогательных элементов (фасонных шпонок) и склеивания.
Для стягивания столешниц под прямым углом и не только используется фурнитура под названием соединение для столешниц на 100 или 150 мм.
Рис. 5. Соединение для столешниц |
Для установки стяжек фрезеруются отверстия с не лицевой части столешницы и пазы к этим отверстиям.
Рис. 6. Элементы необходимые для качественного стягивания столешниц |
Рис. 7-8. Фрезеровка отверстий под стяжки для столешниц |
Когда производится стягивания столешниц между собой, тяжело достигнуть совмещения столешниц в одной плоскости, чтобы исключить такой люфт необходимо сделать паз в торце места соединения, в паз при сборке установить фасонные шпонки или ламели, хватит две штуки на ширину 600 мм
Рис. 9. Фасонная шпонка, используемая при соединении столешниц |
Для фрезеровки паза используется специальный фрезер, фрезеровку под паз не доводить до краев на 30 мм. Глубина фрезеровки 13 мм.
Рис. 10. Фрезер для фрезерования паза под фасонную шпонку |
Рис. 11. Паз для установки фасонной шпонки |
Часто такой паз под фасонную шпонку не делается, но прием нужный, попробуйте.
Рис. 12. Фрезеровка отверстий под стяжки, без паза под шпонку |
Назначение
При сборке мебельного изделия должно быть проверено расположение соединяемых частей конструкции, чтобы в процессе эксплуатации не нарушалась ее целостность. Для этого и предназначена мебельная стяжка – крепеж, который дает возможность плотно и прочно соединить конструктивные элементы, расположенные в определенном положении (чаще всего под прямым углом) относительно друг друга. Если прежде мебель собирали в основном с помощью шурупов и саморезов, то теперь для этого применяют разные виды стяжек.
Такая замена обусловлена тремя причинами:
- Повышением эстетичности мебели, благодаря применению стяжек крепление деталей становится невидимым;
- Каждая разборка мебели, собранной с помощью шурупов, снижает надежность;
- Иногда применение обычного крепежа попросту невозможно по конструкционным соображениям.
И наконец, применение мебельных стяжек позволяет обеспечить быструю и прочную сборку изделия.
Условия осуществления бесплатной доставки
Розничные закупки для Москвы и МО:
Бесплатная доставка по городу Москва и по Московской области осуществляется при заказе на сумму не менее 3 000 рублей ежедневно с понедельника по субботу.
Оптовые закупки для Москвы и МО:
Бесплатная доставка по городу Москва и по Московской области осуществляется при заказе на сумму не менее 8 000 рублей ежедневно с понедельника по субботу
Розничные и оптовые закупки для регионов:
- Бесплатная доставка до адреса Клиента в Тверской, Владимирской, Рязанской, Калужской, Смоленской, Брянской областях и в г. Орёл осуществляется при сумме заказа не менее 15 000 рублей, в Тульской области — не менее 6 000 рублей, в соответствии с графиком доставки (см. в таблице ниже). В случае, если сумма заказа менее 15 000 рублей (6 000 рублей для Тульской области), бесплатная доставка осуществляется в соответствии с графиком доставки до точки самовывоза в регионе (см. в таблице ниже).
- Разовая бесплатная доставка вне графика до адреса Клиента осуществляется по Тверской, Владимирской, Рязанской, Тульской, Калужской, Смоленской, Брянской областям и в г. Орёл с понедельника по субботу при сумме заказа не менее 600 000 рублей и наличия письменного запроса от Клиента на осуществление внеплановой доставки.
График доставки
Бесплатная доставка осуществляется в соответствии с графиком:
Направление |
Дни недели |
||||||
Пн |
Вт |
Ср |
Чт |
Пт |
Сб |
||
Москва и МО |
|||||||
Тверская обл. |
Тверь |
||||||
Бежецк |
|||||||
Вышний Волочек |
|||||||
Торжок |
|||||||
Ржев |
|||||||
Кимры |
|||||||
Калязин |
|||||||
Конаково |
|||||||
Красный Холм |
|||||||
Владимирская обл. |
Владимир |
||||||
Петушки, Лакинск |
|||||||
Суздаль, Юрьев-Польский |
|||||||
Ковров |
|||||||
Гусь Хрустальный, Муром |
|||||||
Александров, Карабаново, Кольчугино |
|||||||
Смоленская обл. |
Смоленск |
||||||
Вязьма, Сафоново |
|||||||
Рязанская обл. |
Рязань |
||||||
Касимов, Сасово |
|||||||
Тульская обл. |
Тула |
||||||
Алексин, Дулево, п. Дубна Ясногорск, Заокский |
|||||||
Новомосковск, Донской, Блохово, Красный Яр, Частое, Киреевск, Узловая |
|||||||
Щекинио, Первомайский, Ясная поляна |
|||||||
Калужская обл. |
Калуга |
||||||
Обнинск (Московская доставка) |
|||||||
Орловская обл. |
Орловская обл. |
||||||
Брянская обл. |
Брянская обл. |
||||||
Дубна |
Адреса пунктов самовывоза в регионах:
Направление |
Ответственный менеджер |
Время |
Адрес точки самовывоза |
Калуга, Калужская обл. |
Куянов Андрей +7(920)894-01-06 |
08.30 – 10.00 |
г. Калуга, Московская ул., д.290, стр.3 |
Тула, Тульская обл. |
Родионов Александр +7(920)780-99-05 |
08:00 – 08:30 |
г. Тула, Алексинское шоссе, д.8 |
Дубна |
Давыденко Ирина +7(495)995-39-32, доб. 19128 |
09:00 – 09:30 |
г. Дубна, ул. Луговая, д.26 А |
Брянск, Брянская обл. |
Григорьев Алексей +7(920)845-28-88 |
08:00 – 10:00 |
г. Брянск. Московский проезд, д.10 А |
Рязань, Рязанская обл. |
Никулов Андрей +7(920)986-80-90 Дворцов Кирилл +7(930)780-99-40 |
Пн-Чт: 08.00-17.00 Пт: 08.00-16.30 |
г. Рязань, ул. Связи, д. 29 стр. 4 |
Орел, Орловская обл. |
Григорьев Алексей +7(920)845-28-88 |
08:30 – 09:30 |
г. Орел, Московское шоссе, 175 |
Если Ваш населенный пункт отсутствует в графике доставки, или Вы хотите получить индивидуальную доставку вне графика с понедельника до субботы, с Вами свяжется менеджер офиса и согласует дату и условия доставки.
Более подробно с правилами и условиями доставки можно ознакомиться в Положении по доставке по Вашему региону. Их соблюдение поможет сделать процесс покупки еще более удобным, быстрым и выгодным.
Наш транспорт
Мы перевозим товар любых габаритов (в т.ч. длинномер) в любую точку России и стран СНГ. Наш транспорт оборудован всеми необходимыми средствами разгрузки (гидроборт, гидравлическая тележка), которые помогут Вам быстро и безопасно принять товар в любых условиях!
Наши водители
Наши водители всегда доброжелательны и готовы оказать необходимое содействие при разгрузке и приемке товара, а также обеспечат Вас всеми необходимыми товарно-сопроводительными документами.
Наши менеджеры
Наши сотрудники учтут все Ваши пожелания по срокам и условиям доставки. Окажут консультативную помощь по любым вопросам, связанным с доставкой и обеспечат полный контроль поставки товара.
Конфирмат
Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.
Рис.1.
Конфирмат — применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).
Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.
Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.
Рис.2.
Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.
Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.
Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.
Рис.3.

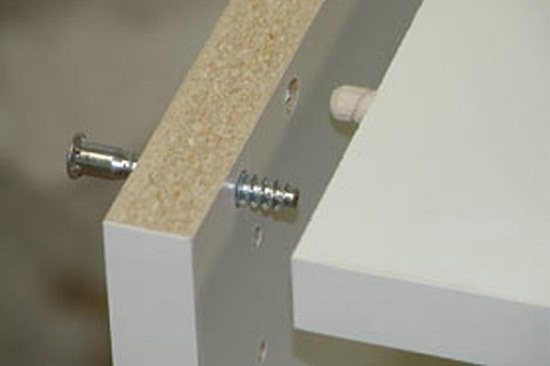

Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.
Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.
Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости
В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.
Рис.4.
Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.
Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку
Кон крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.
Рис.5.
Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.
Рис.6.
Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.
Виды стяжек по способу сцепления
Виды стяжек по способу сцепления можно разделить на несколько типов, в зависимости от того, как они крепятся к основанию:
- связанная;
- на разделительном слое;
- плавающая.
Рассмотрим подробнее каждый вид.

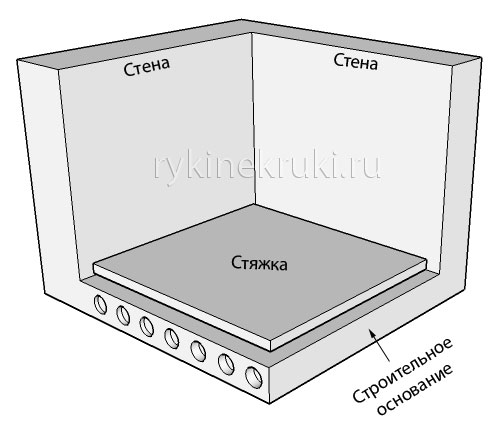

1. Связанная
Связанная стяжка или, как ее еще называют, традиционная. Представляет собой покрытие, которое укладывается прямо на основание пола, без использования промежуточных слоев (тепло- и гидроизоляции). Такой тип используется в некоторых случаях:
- большая площадь пола;
- нет возможности поднять уровень пола (низкие потолки);
- когда требуется прочное покрытие для активных нагрузок.
Для того чтобы результат порадовал, нужно придерживаться строгих правил при укладке. Например, поверхность основания должна быть тщательно подготовлена – чистая, пористая и шероховатая. Никаких остатков строительных смесей, растворов и прочего мусора быть не должно.
Также следует помнить о том, что если в основании имеются трещины, то, скорее всего, после установки связанной стяжки, они появятся и в новом покрытии. Поэтому следует избавиться от всех дефектов заранее, чтобы потом не переделывать. Например, глубокие дыры в основании лучше всего отдельно залить цементом с проложенной арматурой.
2. На разделительном слое
Стяжка на разделительном слое подразумевает покрытие с использованием промежуточного тепло- и/или гидроизоляционного слоя. Такой подход используется в случае:
- если нет возможности повлиять на влажность основания пола (связанная стяжка при повышенной влажности получится хрупкой и недолговечной);
- если нагрузка позволяет отказаться от более устойчивой связанной стяжки;
- если поверхность основания непригодна для прочного связанного сцепления;
- если возможны резкие перепады температур.
Разделительный слой может быть каким угодно: промасленная бумага (рубероиды и пергамины), полиэтиленовые пленки, битуминированная бумага.
В последнее время, особенно в новых загородных частных домах, популярность набирают минеральные плиты (толщина 30-90 мм; в зависимости от назначения помещения используется та или иная толщина, то есть, чем холоднее пол, тем толще изоляция) и плиты из пенопласта, покрытые фольгой.
Если речь идет о помещении с повышенной влажностью (ванная комната, бассейн, душевые, мансарда), то необходимо подумать и о гидроизоляции. Она станет дополнительным слоем.
3. Плавающая
И последний тип стяжки – плавающий. Она получила такое название, так как в прямом смысле слова «плавает» на подушке из нескольких слоев тепло-, звуко- и гидроизоляции.
Такой тип покрытия никак не связан с основанием, это самостоятельная строительная конструкция, толщиной не менее 50 мм. Она просто необходима там, где:
- основание пола невысокого качества и нет возможности привести его в нужное состояние;
- требуется укладка теплых полов;
- на первых этажах многоквартирных домов;
- нужно сделать качественный, ровный пол за приемлемую цену и короткий срок;
- будет укладываться ламинат или линолеум (для паркета вариант плавающей стяжки не подходит).
Одним из основных преимуществ данного типа стяжки – ровное покрытие без трещин.
Этапы при соединении столешниц под прямым углом
1. Шлифовальной шкуркой зернистостью 120 пройти по торцам стыкуемых столешниц, чтобы удалить опилки со срезов после распила и фрезеровки. Если опилки будут торчать, то они создадут проблемы при стягивании столешниц.
2. Легонько прошлифовать шлифовальной губкой ламинат столешницы на стыке.
3. Положить столешницы на тумбы, выставленные по уровню, состыковать их вместе с установленными шпонками без клея, чтобы проверить, что ничего не мешает стянуть столешницы без зазора, сам еврозапил сделан точно.
Рис. 13. Проверка правильности изготовления стыка перед стягиванием столешниц |
4. Если всё точно, то наносим клей ПВА на средний и нижний участки стыка. На верхнюю часть среза, а также на участок профиля и задней кромки нанести равномерно и непрерывным слоем герметик (например, Helmipur SH 100). Довольно часто за неимением герметика для этих целей используется санитарный силикон. Нанесение герметика или силикона производится непосредственно перед завинчиванием соединений для столешниц.
5. Стяжки скручивать равномерно, чередуя одну за другой по 3-4 оборота на каждой стяжке. Стягивание столешниц производить не позднее 1-2 минут после нанесения герметика, чтобы не образовалась пленка на герметике.
Рис. 14. Закручиваем стяжки для стягивания столешниц |
6. Удалить излишки герметика хлопчатобумажной тканью. Излишки герметика удалять сразу же после стяжки столешниц. При затягивании следить за тем, чтобы обе поверхности плиты оставались выровненными, и герметик выступал с двух сторон.
Рис. 15. Соединение столешниц под прямым углом |
7. Визуально проверить шов на отсутствие пробелов в заполнении шва герметиком, а также сколов, трещин и прочих деформаций ламината, которые могли возникнуть после сяжки столешниц.
Рис. 16. Столешницы соединены под углом 90 градусов |
8. Если есть перепад между столешницами, его можно отрегулировать по плоскости с помощью саморезов, закручиваемых изнутри тумбочек (при необходимости).
Правила установки
Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:
- Шуруповерт;
- Фрезер Форстнера;
- Сверла;
- Отвертка.
Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.
После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.
Создаем разметку
Делаем отверстия под шкант
Устанавливаем шток
Фрезой сверлим слепое отверстие
Сверлим отверстие размером 7 мм
Вставляем и затягиваем эксцентрик
