Чем пилить мебельный щит без сколов. распил лдсп в домашних условиях. выбор пильных дисков и полотен

Содержание:

Особенности конструкции

Для того чтобы сделать раскроечный станок своими руками следует разобраться с его конструктивными особенностями. Следует отметить, что стандартная конструкция представлена следующими узлами:

  1. Станина – элемент, служащий основанием для всей конструкции. Также станина предназначена для гашения части вибрации.
  2. Рабочего подвижного и неподвижного стола.
  3. Пильного узла, который состоит из 2-х пильных дисков, регулируемых фиксаторв.

Основные узлы оборудования

Подвижный стол имеет достаточно сложную конструкцию, которая состоит из тележки, опорной рамы, линейки, сепаратора, каретки. Практически все узлы изготавливаются из металла.

Пильный узел

Важным элементом конструкции можно назвать пильный узел. Самодельный вариант исполнения зачастую представлен сварной конструкцией, так как подобный метод соединения элементов позволяет эффективно бороться с вибрацией, возникающий при пилении. Главной проблемой рассматриваемого технологического процесса является образование на облицовке сколов, которые снижают качество получаемого материала. Именно поэтому пильный узел имеет два пильных диска, что и позволяет исключить вероятность появления проблемы.

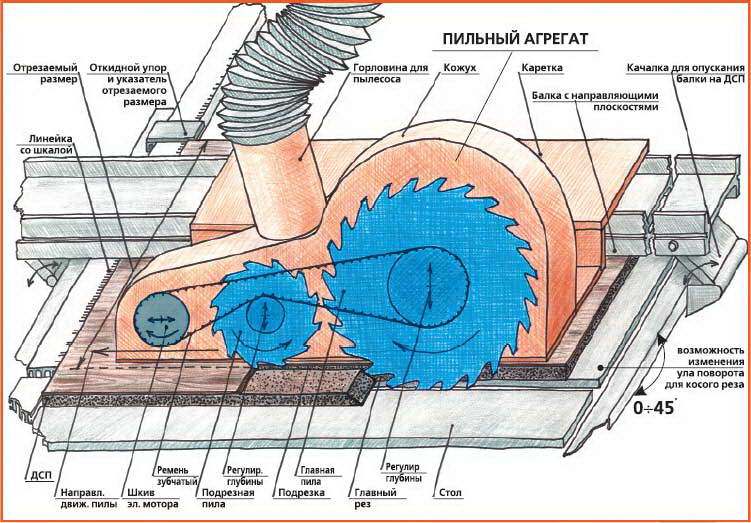

Устройство пильного узла

К особенностям пильного агрегата можно отнести:

  1. Узел цельный, зачастую его отливают из чугуна.
  2. Некоторые модели могут иметь один электродвигатель, но зачастую устанавливают два – для каждой пилы.
  3. Ременная передача используется для того чтобы привести в движение подрезной диск. Отметим, что наличие ременной передачи – обязательное условие обеспечения длительной работы электродвигателя, так как подобный способ передачи усилия позволяет сгладить нагрузку, оказываемую на выходной вал электродвигателя.
  4. Диаметр пильных дисков может достигать 120 миллиметров. Изготавливают их из инструментальной стали, так как она более устойчива к истиранию.
  5. Электродвигатель через ременную передачу с различными шкивами должен обеспечивать до 8000 об/мин. Отметим, что чем выше показатель, тем более качественную поверхность можно получить. Однако повышение частоты приводит к уменьшению величины подачи и возникновению конструкционных проблем из-за оказания большой нагрузки на узел.

Важно отметить тот момент, что сделанный своими руками вертикальный форматно станок может иметь поворотный пильный узел. Сделать его достаточно сложно, необходим для проведения распила под углом

Основная пила

Разрабатывая форматно раскроечный станок дома своими руками чертежи следует учитывать, что вращение основной пилы должно быть с частотой 4-6 тысяч оборотов в минуту. При снижении показателя есть вероятность повреждения кромки. Если при создании конструкции использовать современный электродвигатель, то есть возможность регулировать чистоту вращения согласно особенностям обрабатываемого материала. Мощность электродвигателя должна варьировать в пределе от 3 до 5 кВт. С увеличением показателя мощности существенно повышается производительность, но также и расходы из-за потребления большего количества электричества. Провести регулировку можно также путем подбора шкивов ременной передачи, однако подобная перенастройка форматно-раскроечного станка требует определенного времени и расчетов.

В большей части моделей высота пропила и положение пилы регулируется путем передвижения всего пильного агрегата. При этом обеспечить подобную регулировку можно двумя основными методами:

  1. по вертикальным направляющим;
  2. за счет качения вокруг горизонтальной оси.

Также важным параметром можно назвать то, на какую высоты подымается пила относительно стола, так как этот показатель определяет максимальную толщину пропила.

Для перемещения заготовки во многих случаях используется роликовая тележка. Тележка движется по стальным направляющим, для чего в конструкцию включены сепаратор с шариками или роликами. Компенсаторы и регуляторы могут выглядеть различным образом, все зависит от достигаемой точности и качества при обработке.

Разновидности раскройных столов

Ширина стандартного стола для домашнего использования – 150 см, а длина около 2 м. Стандартная высота изделия – 80-90 см. В обычных моделях столешницу выполняют из ЛДСП, а торцевые части заделывают планками и уголками, чтобы края не цеплялись за ткань.


Раскройный стол с рельсом под настилочную каретку предназначается для ателье и используется с дополнительным оборудованием – настилочной кареткой.

Очень важна возможность регулировать ножки стола с учетом особенностей пола.


Стол для раскроя ткани выбирают в специализированных магазинах, которые торгуют швейным оборудованием.

Логично, что в условиях квартиры не всегда есть место под такого “гиганта”, поэтому чаще всего домашние мастерицы выбирают раскладные столы-книжки или угловые модели с опускающейся столешницей.


Складными моделями столов пользуются и в пошивочных ателье, если они располагаются в арендованных помещениях. Их заказывают в мебельных мастерских под параметры комнаты.

Внутри обязательно располагаются полки и ящики, в которых можно хранить инструменты, материалы для рукоделия и саму швейную машинку.


Проще всего обзавестись профессиональным и удобным раскройным столом, если купить его в магазине швейного оборудования или заказать в небольшом мебельном предприятии.


Поверхность закройной доски должна быть совершенно ровной.

Форматно-раскроечный станок своими руками: чертежи, видео, фото

По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:

Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.

И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.

Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.

Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:

  • Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
  • При раскрое поперек волокон появляется много сколов;
  • Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.

Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.

Назначение форматно раскроечного станка

Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

При изготовлении самодельной конструкции следует учитывать такие моменты:

  • устойчивость оборудования во время работы;
  • наличие измерительных инструментов для предварительной раскройки деревянного листа.
  • размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
  • меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.

А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.

Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).

Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.

Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.

Пилим другие виды панелей

МДФ панели тоже нужно раскраивать ровно

Распил МДФ отличается от резки панелей ДСП. Высокая плотность материала быстро тупит зубья пилы, поэтому её часто приходится подтачивать или вовсе менять. Резать необлагороженную МДФ можно на обычном станке, однако для ламинированной плиты требуется станок с дополнительной нижней пилой

Особенно это важно при распиловке плит с двухсторонним финишным покрытием

Распил ДВП можно осуществить в домашних условиях при помощи электрического или ручного лобзика. Разумеется, пилка должна быть острой, с мелким зубом, на электролобзике необходимо установить максимальные обороты. Установите ДВП горизонтально на опору, которая не должна помешать распиловке (между двух столов или стульев, например), закрепите, если нужно, струбцинами.

Электрический лобзик следует держать двумя руками, плотно прижимая к поверхности, двигать плавно, строго по линии разметки, без рывков и нажима. То же самое относится и к работе ручным лобзиком.

В случае, когда необходимо раскроить много листов материала, удобнее обратиться в специализированную фирму. Это сэкономит ваше время и силы.

Станина

Это основа, на которой закреплены все составляющие станка. Чем более устойчива и массивна станина, тем точнее и чище режет станок, так как тяжёлое основание гасит вибрации.

Устройство распиловочного станка состоит из таких частей

Основные конструктивные узлы станка — это:

  • Станина. Прочная массивная пространственная рама, служащая для крепления всех узлов и деталей. Обеспечивает позиционирование заготовки, гасит вибрацию.
  • Пилящий узел. Укомплектован двумя дисками — передним диском для подреза на небольшую глубину и основным рабочим.
  • Рабочие столы. Неподвижный служит опорой для пилящего узла. Форматный стол перемещается, на нем подается лист под распил. Вспомогательный стол неподвижен, он служит опорой для отпиливаемых участков листа.
  • Каретка. Устройство, обеспечивающее подвижность форматного стола. Предпочтительны каретки из силуминовых сплавов — они легче и меньше утомляют оператора оборудования.

Устройство распиловочного станка

Вспомогательным оборудованием являются упоры и линейки. Они служат для фиксации положения листа ДСП и его точной разметки.

Лучшие форматно-раскроечные станки

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

  • габаритные размеры – 3300х3100х900 мм;
  • вес – 1050 кг;

Достоинства:

  • наличие электронного дисплея и кнопки аварийной остановки работы станка;
  • надёжность;
  • долговечность;
  • простота обслуживания и эксплуатации.

Недостатки:

  • высокая стоимость;
  • сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

  • габаритные размеры – 635х343х768 мм;
  • максимальная глубина распила – 79 мм;

Достоинства:

  • плавный пуск;
  • прочность конструкции;
  • надёжность в работе;
  • ёмкий угловой упор;
  • наличие пылесборника и адаптера для подключения пылесоса;
  • простота настроек и обслуживания.

Недостатки:

  • возможность появления люфтов;
  • высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

  • габаритные размеры – 910х741х104 мм;
  • максимальная глубина распила – 100 мм;

Достоинства:

  • повышенная безопасность;
  • эффективная очистка рабочей зоны от пыли и стружки;
  • точная регулировка;
  • качественный распил.

Недостатки:

  • высокая стоимость;
  • может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

  • габаритные размеры – 936х756х1040 мм;
  • максимальная глубина распила – 100 мм;

Достоинства:

  • высокая мощность;
  • точность раскроя;
  • качественный распил.

Недостатки:

  • высокая стоимость;
  • можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

  • габаритные размеры – 3250х3150х900 мм;
  • максимальная глубина распила – 80 мм;

Достоинства:

  • качественный распил;
  • высокая производительность;
  • простота регулировки и обслуживания.

Недостатки:

  • недостаточная толщина каретки;
  • большая масса;
  • высокая стоимость.

Заказные декоры ЛДСП Эггер

Цвет Цена 8мм, руб. Цена 16мм, руб. Цена 25мм, руб Пример цвета
Наценка к ОБЩЕЙ стоимости деталей ЛДСП заказного цвета 1500 1500 2000
Белый премиум древесная текстураEGGER W 1000 ST38 1610 1610 2090
Цвет Цена 8мм, руб. Цена 16мм, руб. Цена 25мм, руб. Пример цвета
Наценка к ОБЩЕЙ стоимости деталей ЛДСП заказного цвета в соответствии с толщиной 1500 1500 2000
Белый премиум древесная текстураEGGER W 1000 ST38 1610 1610 2090
Белый альпийскийEGGER W 1100 ST9 1040
Алебастр белыйEGGER U 104 ST9 925 925 1430
Альпийское озероEGGER U 504 ST9 1120
Арктика серыйEGGER U 788 ST9 1040 1540
БежевыйEGGER U 200 ST9 990
Бургундский красныйEGGER U 311 ST9 1190
Голубой горизонтEGGER U 522 ST9 1120 1120
Диамант серый EGGER U 963 ST9 990
Желтый бриллиантEGGER U 114 ST9 1040
Кремовый/ крем бежевыйEGGER U 222 ST9 990 990 1490
Кубанит серый EGGER U 767 ST9 990
ЛаваEGGER U 741 ST9 990
Светло-серый влагостойкийEGGER U 708 ST9 1120
Серый каменьEGGER U 727 ST9 990
Серый асфальт/ серый пыльный EGGER U 732 ST9 925 925 1430
Синий морской/ дельфтEGGER U 525 ST9 1120 1120 1600
Синяя глубинаEGGER U 560 ST9 1120
Трюфель коричневыйEGGER U 748 ST9 990 990 1490
Фламинго розовыйEGGER U 363 ST9 1120
Фуксия розоваяEGGER U 337 ST9 1120
Цитрусовый желтыйEGGER U 131 ST9 1120
ЧерныйEGGER U 999 ST19 1190
Черный графитEGGER U 961 ST2 990 990 1490
Ярко-серыйEGGER U 750 ST9 1040
Баменда венгеEGGER H 1116 ST12 1120 1120 1600
Баменда серо-бежевыйEGGER H 1115 ST12 1120 1120 1600
Борнео коричневый антикEGGER H 3048 ST10 1190
Венге малиEGGER H 3058 ST22 1120 1120 1600
Вишня веронаEGGER H 1615 ST9 990 990 1490
Гасиенда/ Сосна гаванна черныйEGGER H 3081 ST22 1120 1120 1600
Гикори натуральныйEGGER H 3730 ST10 1120 1120 1600
Груша ЛандауEGGER H 3113 ST15 990 990 1490
Груша ТираноEGGER H 3114 ST9 1120
Дрифтвуд/ Древесина шорвудEGGER H 3090 ST22 1120 1120 1600
Дуб Бардолино серыйEGGER H 1146 ST10 990 990 1490
Дуб Галифакс белыйEGGER H 1176 ST37 1720 1720 2200
Дуб Галифакс натуральныйEGGER H 1180 ST37 1720 1720 2200
Дуб Галифакс табакEGGER H 1181 ST37 1720 1720 2200
Дуб Гамильтон натуральныйEGGER H 3303 ST10 1040 1040 1540
Дуб Гладстоун песочныйEGGER H 3309 ST28 1720 1720 2200
Дуб Гладстоун сепияEGGER H 3342 ST28 1720 1720 2200
Дуб Гладстоун серо-бежевыйEGGER H 3326 ST28 1720 1720 2200
Дуб Гладстоун табакEGGER H 3325 ST28 1720 1720 2200
Дуб Давос трюфельEGGER H 3133 ST12 1120 1120 1600
Дуб Денвер трюфельEGGER H 1399 ST10 1040 1040 1540
Дуб Канзас коричневыйEGGER H 1113 ST10 1040 1040 1540
Дуб Кендал натуральныйEGGER H 3170 ST12 1120 1120 1600
Дуб Небраска натуральныйEGGER H 3331 ST10 1120 1120 1600
Дуб Чарльстон тёмно-коричневыйEGGER H 3154 ST36 1610 1610 2090
Зебрано песочно-бежевыйEGGER H 3006 ST22 990 990 1490
МахагонEGGER H 3080 ST15 990 990 1490
Орех Аида табакEGGER H 3704 ST15 990 990 1490
Орех Пацифик натуральныйEGGER H 3700 ST10 1120 1120 1600
Орех Пацифик табакEGGER H 3702 ST10 1120 1120 1600
Пихта БрамбергEGGER H 1487 ST22 1040 1040 1540
Сосна Аланд белаяEGGER H 3430 ST22 1120 1120 1600
Сосна Аланд полярнаяEGGER H 3433 ST22 1120 1120 1600
Сосна АльпийскаяEGGER H 1444 ST9 1190
Сосна Джексон/ ПасаденаEGGER H 1486 ST36 1610 1610 2090
Флитвуд шампаньEGGER H 3451 ST22 1120 1120 1600
Ясень НаварраEGGER H 1250 ST36 1610 1610 2090
Бетон Чикаго светло-серыйEGGER F 186 ST9 1190 1190 1650
Бетон Чикаго темныйEGGER F 187 ST9 1190 1190 1650
Лен антрацитEGGER F 433 ST10 1190
Металлик золотоEGGER F 571 ST2 1190 1190 1650
Металлик медьEGGER F 570 ST2 1190

Показать все цвета

Классификация станков для обработки ДСП

Эксперты обычно выделяют несколько типов станков для распила:

  • Бытовые. Выпускаются в настольном исполнении, предназначены для использования в домашней мастерской или в небольших бизнесах. Отличаются малыми размерами и массой (до 20 килограммов). Легко монтируются и демонтируются при необходимости. Направление обработки — продольное, максимальная глубина пропила — до 8 см.
  • Круглопильные аппараты с удлиняемым рабочим столом. Позволяет проводить распил в любом направлении. Глубина распила — до 9 см. Также ориентированы на применение дома и в небольших мастерских.
  • Стационарные установки. Являются постоянным рабочим местом, после установки не перемещаются. Обладают мощной станиной и широким и длинным столом и многими дополнительными устройствами и функциями. Если агрегат оборудован подвижной кареткой, то он называется форматным или форматно — распиловочным. Лист ДСП закрепляется неподвижно, а циркулярная пила движется на каретке вдоль линии распила.
  • Вертикальный раскроечный станок. По конструкции он напоминает форматно — распилочный станок для ДСП. Отличается тем, что лист закрепляется вертикально и каретка перемещается в вертикальной плоскости (с небольшим наклоном от оператора).


Бытовой станок для распила ДСП


Вертикальный раскроечный станок

Пилы на стационарных устройствах более мощные, а глубина пропила достигает 14 см.

Знакомство со станком

Данное форматное оборудование, изготовленное в промышленных условиях или самостоятельно, выполняет задачу раскроя многих материалов:

  • древесина разных пород;
  • фанера;
  • шпон;
  • ДСП;
  • МДФ;
  • ДВП;
  • ламинат;
  • листовые композиты;
  • облицовочный пластик;
  • меламин.

Разрезать без сколов эти материалы возможно, благодаря установке на форматный станок отдельной пилы малого диаметра, выполняющей предварительную подрезку по дереву на линии действия основного диска.

Основные части

Каждый форматнораскроечный агрегат включает в себя такие конструктивные элементы:

  • станина;
  • основной стол (неподвижный);
  • дополнительный стол (подвижный);
  • узел раскроя (пильный);
  • направляющие;
  • приспособления дополнительной комплектации.

Пильный агрегат

Эта часть раскроечных станков представляет собой цельный блок на раме, состоящий из 2 пил с электродвигателями мощностью от 3 кВт до 5,5 кВт. Высота расположения над столом в среднем 0,08 – 0,13 м устанавливается ручной настройкой или электромеханическим приводом. Угол наклона меняется в пределах 0 — 46° при помощи поворотных секторов.

Подрезной диск Ø до 120 мм, скоростью 8000 об/мин, имеет направления вращения по ходу заготовки. Для сокращения времени перенастройки у форматно раскроечного станока felder присутствует система, которая позволяет убирать в сторону подрезной орган одним нажатием кнопки. Это необходимо, когда для производства детали на фельдер нужен основной диск большого диаметра.

Устройство пильного узла

Основная пила вращается со скоростью 4000 – 6000 об/мин против направления подачи листа. Режим работы задают в зависимости от твердости материала (рез по дереву, слоистым, клееным плитам ЛДСП, пакету).

Движение по вертикали происходит 2 способами: поворот вокруг горизонтальной оси, скольжение по вертикальным направляющим. При установке узла раскроя в различные положения, пилы продолжают находиться в одной плоскости по отношению друг к другу. Ось поворота рассчитана и выполнена с использованием цапф так, чтобы не допустить заклинивания вращающегося ножа в неподвижной части форматного стола.

Столы

Неподвижная основа представляет собой гладкую фрезерованную плиту из чугуна. Увеличение размера рабочей зоны под крупногабаритный мебельный материал достигается дополнительной навеской плоскостей (удлиняющих, расширяющих), перемещением упорной линейки.

Размещение форматного листа раскроя производят на базовой плоскости подвижного стола. Конструкция собрана на каретке жестко, исключая деформации под максимально разрешенным весом пакета. Материал изготовления – алюминий. В нем сочетается прочность (многокамерный профиль) и незначительный собственный вес. Чтобы избежать следов от трения стола и заготовки в процессе производства, алюминий проходит специальную обработку (анодирование).

Роликовая каретка

Составные элементы подвижного стола:

  • каретка;
  • опорная рама;
  • угловая упорная линейка;
  • откидные упоры;
  • телескопические упоры.

Длина каретки в среднем 3,2 м, что позволяет укладывать сырье, соответствующее стандартным размерам для дсп, большинству других листовых материалов. Выход раскроечного узла за край реза составляет 20 – 30 см.

Механизм передвижения стола

Движение тележки происходит по призматическим направляющим профилям посредством роликов (шариков), удерживаемых сепаратором. Элементы вращения бывают стальными, пластиковыми. V-образный профиль направляющих изготовлен из стали. Крестообразный способ расположения X-Roll дает равномерное распределение нагрузки и плавность хода. Вибрации, перекосы устраняются системой регуляторов, компенсаторов.

Дополнительная оснастка

Точность форматно – раскроечной обработки на станке повышается автоматизацией работы, остановки, возврата в исходное положение, возможностью программирования операций, отслеживанием процесса на пульте управления оборудованием. Раскроечные модели станка, представленные в мебельной промышленности (россия) комплектуются в различных вариантах:

  • электрическим тормозом основной пилы;
  • двигателями повышенной мощности;
  • регуляторами скорости вращения диска;
  • системой смазки;
  • электромеханическими приводами настройки положения узлов, приспособлений;
  • прижимными устройствами для заготовки;
  • датчиком вибрации;
  • дополнительными упорами, линейками;
  • блоками программирования, индикации, защиты;
  • системы локализации стружки, пыли;
  • выдвижными опорными рамами.

Кромко-облицовочные станки

Когда материал распилен, нужно обработать кромки деталей. От качества кромления зависит внешний вид мебели

Поэтому так важно правильно подобрать кромочный станок.

Кромочные мебельные станки делятся на 2 вида:

Прямые – предназначены для облицовки кромкой прямолинейных заготовок; в них применяется автоматическая подача.

Криволинейные кромкооблицовочные станки предназначены для обработки выпуклых и вогнутых кромок; в них используется ручная подача.

Наиболее популярны станки с автоматической подачей, снабжённые электронной системой управления и узлом обкатки с 2-мя моторами. Они легко настраиваются на толщину кромки от 0,4 до 3 м. Это базовая модель, а ещё более сложные и функциональные станки для кромления могут одновременно облицовывать 2 или 4 стороны заготовки, некоторые выполняют предварительную фрезеровку детали, обрезают свесы и полируют стыки материала с кромкой.

Назначение оборудования

Сделать форматно-раскроечный станок своими руками – оптимальное решение для человека, решившего заняться производством корпусной мебели в домашних условиях.

С помощью такого устройства можно выполнять обработку шпона, дерева, ДСП, панелей из пластикового материала. В заводском исполнении он стоит достаточно дорого, но есть возможность, используя подручные материалы, изготовить оборудование самостоятельно. Для этого потребуется несколько основных элементов:

  • основа в виде станины;
  • подвижная и неподвижная рабочие зоны стола;
  • добавочная поверхность, на которой установлена тележка либо каретка;
  • распиловочный агрегат.

Лучшие форматно-раскроечные станки

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

  • габаритные размеры – 3300х3100х900 мм;
  • вес – 1050 кг;

Достоинства:

  • наличие электронного дисплея и кнопки аварийной остановки работы станка;
  • надёжность;
  • долговечность;
  • простота обслуживания и эксплуатации.

Недостатки:

  • высокая стоимость;
  • сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

  • габаритные размеры – 635х343х768 мм;
  • максимальная глубина распила – 79 мм;

Достоинства:

  • плавный пуск;
  • прочность конструкции;
  • надёжность в работе;
  • ёмкий угловой упор;
  • наличие пылесборника и адаптера для подключения пылесоса;
  • простота настроек и обслуживания.

Недостатки:

  • возможность появления люфтов;
  • высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

  • габаритные размеры – 910х741х104 мм;
  • максимальная глубина распила – 100 мм;

Достоинства:

  • повышенная безопасность;
  • эффективная очистка рабочей зоны от пыли и стружки;
  • точная регулировка;
  • качественный распил.

Недостатки:

  • высокая стоимость;
  • может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

  • габаритные размеры – 936х756х1040 мм;
  • максимальная глубина распила – 100 мм;

Достоинства:

  • высокая мощность;
  • точность раскроя;
  • качественный распил.

Недостатки:

  • высокая стоимость;
  • можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

  • габаритные размеры – 3250х3150х900 мм;
  • максимальная глубина распила – 80 мм;

Достоинства:

  • качественный распил;
  • высокая производительность;
  • простота регулировки и обслуживания.

Недостатки:

  • недостаточная толщина каретки;
  • большая масса;
  • высокая стоимость.

Где можно купить ДСП?

Если вас интересует вопрос, где именно можно купить ДСП, то можете посетить компанию ООО “ НПП” Транс Лок”, ведь именно там вы можете купить ДСП, МДФ, фанеру и много других плиточных материалов. Вы будете приятно удивлены ценами и качеством материалов, поскольку они очень надежные.

Также, сразу можно и заказать раскрой ДСП на месте. Мастера быстро и качественно выполнят свою работу благодаря профессиональному оборудованию, что сэкономит ваше время и усилия

Благодаря мастеру, вы получите хорошую заготовку, а также ваша плита не будет иметь различных сколов и царапин, что очень важно для изготовления мебели

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
