Правила установки петель для дверь шкафа, нюансы процесса

Когда нужна регулировка?

Регулировка петель, прежде всего, может понадобиться сразу после покупки шкафа.

Эту же процедуру проводят и после переезда с одного места жительства на другое. Во время транспортировки может произойти деформация дверей, они могут разболтаться, поэтому после перевозки мебели, возможно, предстоит заняться регулировкой петель.

Ну и в домашних условиях периодически нужно проверять, насколько хорошо закрываются шкафчики, не болтаются ли дверцы: неисправность навесов может быть связана с резкими изменениями температурного режима, постоянной влажностью или неправильными действиями в ходе эксплуатации.

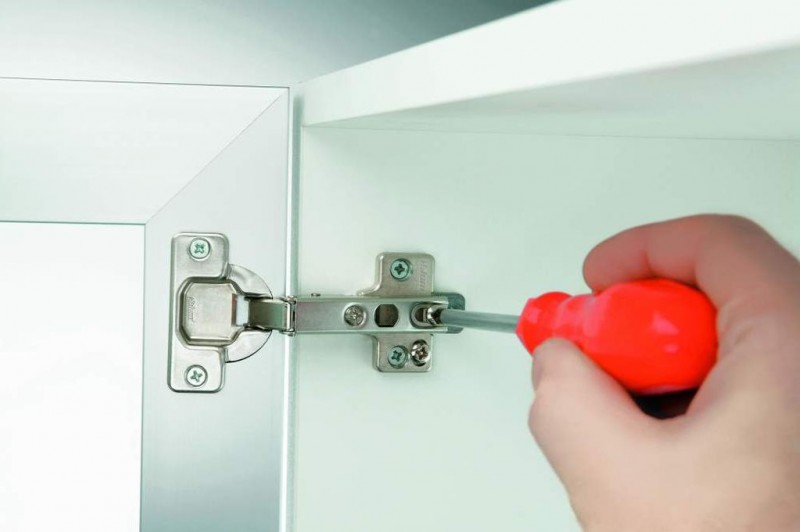

Самостоятельная регулировка петель на дверцах шкафа — инструкция с фото

Перекосы дверей, их неплотное прилегание, трудности с открыванием/закрыванием – проблем, характерных не только для новой мебели после завершения ее сборки, но и старой, довольно много.

В первую очередь это относится к элементам кухонных гарнитуров, на навесы которых воздействуют перепады влажности, температуры, их высокие значения. Как правило, большинство появляющихся дефектов устраняется регулировкой петель на дверцах шкафов.

И услуги специалиста, если вникнуть в смысл всех операций, точно не понадобятся.

Все, что необходимо домашнему мастеру, это отвертка-«крест», так как крепление навесов производится саморезами. Ну и, конечно, понимание того, что предстоит сделать.

С чего начать

1. Оценить правильность установки мебели. Если она перекошена (неровности пола, разность в высоте ее ножек), то регулировка дверей шкафа может и не помочь. Следовательно, необходимо устранить этот недочет.

   Контроль положения мебели лучше делать при помощи строительного уровня или отвеса; визуально определить отклонения от вертикали, тем более незначительные, довольно сложно.

2. Осмотреть навесы.

   Это нужно, во-первых, чтобы определить их тип (от этого во многом зависит методика дальнейшей работы), во-вторых, их состояние. При ослаблении креплений регулировка не понадобится; достаточно лишь плотнее закрутить крепежные детали.

3. Определить вид регулирования.

   Это зависит от того, насколько искривлен фасад шкафа, где большие и маленькие зазоры между его дверцами, на каком участке происходит зацеп полотна и так далее. Тогда и станет понятно, как именно следует регулировать: по высоте, глубине или ширине.

Порядок работы

Следует отметить, что в первого раза должного результата может и не получиться. И это зависит не только от квалификации мастера.

Многие неисправности вызываются несколькими причинами, каждая из которых влечет определенные негативные последствия для корректного распахивания/закрывания дверей и их положения на фасаде шкафа.

А потому нередко регулировка проводится комплексно, по нескольким осям.

По высоте

Это необходимо при явном перекосе. Она начинает верхним срезом задевать за низ или верх перегородок шкафа, возникают сложности с плотным закрыванием, так как соседние дверцы буквально упираются друг в друга торцами полотен.

В большинстве типов петель винт, который отвечает за вертикальное смещение полотна, находится в круглом, а не продолговатом отверстии, растянутом в виде эллипса. Он всегда расположен ближе к створке.

Определяя, как отрегулировать двери шкафа, нужно учитывать, что на их положение влияют оба навеса. Необходимо ослабить крепеж, сместить полотно, несколько затянуть винты и проверить на открывание/закрывание. Как правило, достаточно двух-трех попыток, и недостаток устраняется.

По ширине (глубине)

Здесь придется «работать» с другим винтом. Его несложно определить по месту установки – он дальше от края секции, и посадочное «окно» отличается продолговатой формой.

Именно это и позволяет найти оптимальное положение петли относительно стенки кухонного или иного шкафа. Крепеж ослабляется, и подвижная деталь навеса или смещается внутрь, или вытягивается.

Диапазон регулирования определяется длиной «окна», в котором находится винт.

Методика идентична: ослабление регулировочного элемента – изменение положения дверцы – подтяжка крепежа – оценка результата работы. Но в этом случае придется вкручивать/выкручивать оба винта (и дальний, и ближний), иначе петля просто не сдвинется с места.

Вопрос, как отрегулировать дверцы шкафа, оснащенные доводчиком, также не представляется сложным. Как правило, это необходимо при неплотном прилегании или к ее медленному закрыванию (повышенной инерционности).

Такие механизмы отличаются лишь спецификой монтажа (на петлях, между ними), но их «настройка» осуществляется по единому алгоритму. Все сводится к изменению положения винта, который влияет на интенсивность перемещения пружины.

В процессе регулирования он ослабляется или затягивается.

Регулировка петель не делается одномоментно, и поспешность здесь ни к чему; такая работа требует повышенного внимания. Чтобы установить створку в нужное положение, придется проделать несколько, иногда и одинаковых операций. Но каждая из них – это опыт, а потому на устранение перекосов второй, третьей дверцы времени понадобится значительно меньше.

Вертикальная регулировка

При вертикальной настройке створка перемещается вперед-назад. Это позволяет выровнять вертикальное и диагональное провисания полотна, выставить его края на один уровень с боковой стенкой корпуса мебели. За этот процесс отвечает крепежный винт, расположенный на ответной планке.

За вертикальную регулировку отвечает крепежный винт, расположенный на ответной планке

• вначале винты на всех петлях выставляют в одинаковое положение, слегка расслабив их;
• прижимают фасад к корпусу;
• затягивают крепежные винты, добиваясь отсутствия щелей между дверью и фасадом.

После этого дверцу закрывают и проверяют неровности. Далее действуют по ситуации. Например, при отклонении верхней части фасада крепежный болт на верхней петле сильно закручивают. На нижней слегка ослабляют.

Регулируя болты, добиваются оптимального расположения дверцы на одном уровне с корпусом шкафа. Далее приступают к настройке дверей по высоте расположения.

Уход и профилактика

Чтобы не приходилось постоянно настраивать дверцы шкафа, рекомендуется проводить профилактические мероприятия, которые помогут уберечь изделие от быстрого изнашивания, образования перекосов.

Рекомендации по уходу:

• первую настройку производят сразу после установки, сборки мебели (шкафа);
• если мебелью пользуются нечасто, то настройку и подкрутку болтов проводят 2–3 раза за год, при частом использовании — раз в месяц;
• рекомендуется осматривать внешний вид дверных полотен на наличие перекосов, отхождений, других дефектов;
• для лучшей работы и продления функций регулировочного механизма, его требуется смазывать моторным или другим подходящим маслом;
• для предотвращения ударов, можно установить специальный масляный доводчик он способствует плавному закрытию, препятствует разбалтыванию навесов.

Самый дешевый вариант предотвращения стука двери — масляный доводчик

После смазывания механизма рекомендуется для лучшего проникновения масла в устройство несколько раз открыть-закрыть дверцу.

Процесс по исправлению перекосов в конструкции дверных полотен занимает немного времени, а осмотр и профилактические действия еще меньше.

Сравнительная таблица популярных производителей регулировочных петель

Фирма	Характеристики	Цены
Blum	Фурнитура позволяет регулировать петли по 3-м плоскостям – ширине, глубине и высоте. Глубина дверных конструкций для моделей CLIP top регулируется посредством вращения опорного винта, расположенного на плече петли. Регулировочные механизмы типа MODUL, CLIP позволяют исправить глубину дверных полотен с помощью фиксирующего винта. Ширина регулируется для всех моделей одинаково – с помощью 2-го винта, который располагается на плече петли. Высота регулируется ответными планками и зависит от типа конкретной модели. Фурнитура бывает с эксцентриками и без них.	Цены на фурнитуру зависят от конкретной модели и угла открывания. Стоимость варьируется в пределах 180–600 рублей Цена на планки для навесов составляет до 60 рублей.
Hettich	Петли данной фирмы имеют повышенный срок эксплуатации. Фурнитуры классов Sensys, Intermat легки в монтаже и регулировке. Имеют интегрированную демпферную систему. Оснащены электрическим, механическим устройством открывания.

Готовьтесь к тому, что быстро отрегулировать петли не получится, такая работа требует повышенного внимания. Чтобы установить створку в правильное место, вам придется несколько раз повторить одни и те же манипуляции, прежде чем вы сделаете все правильно. Но переживать не стоит, по мере совершенствования навыков, времени на работу станет уходить меньше — если первую створку шкафа вы отрегулировали за час, то на 2 и 3 вы потратите минут 20–30.

<index>

В формировании интерьера помещения важное значение имеет правильно подобранная мебель, как со стороны эстетических, так и функциональных требований. Важно не только правильно ее собрать и установить, но необходимо также отрегулировать геометрию расположения фасадных элементов

Шкафы не будут выглядеть привлекательно, если дверцы неплотно прикрываются, перекошены или между ними существует большой зазор

Для этого особое внимание требует регулировка мебельных петель

Что важно учесть при настройке петель

Существует 4 условных закона регулировки петель, которые важно учесть во время работы:

1. Перед работой проверяют ровность шкафа на плоскости, его нужно выставить по уровню.
2. В первую очередь выравнивают дверцу по вертикали.
3. В некоторых случаях во время регулировки высоты невозможно добиться оптимальных результатов. Причина — слишком большое отклонение дверцы по ширине. Поэтому подкручивают винт, который регулирует ширину зазора. Он должен быть не более 5 мм.
4. При работе с модульной мебелью, выставленной друг на друга, работу начинают с верхних шкафчиков. При этом вес распределяется правильно, и настройка будет наиболее точной.

Если нет анаэробного фиксатора, можно нанести эмаль или краску.

Чтобы предупредить быстрое раскручивание винтов, под их головки наносят анаэробные фиксаторы резьбы

Виды

Сегодня производители предлагают более десяти различных видов петель для кухонных шкафов. Это от простейших «лягушек» до петель с доводчиками разных усложненных конструкций.

Различные петли для дверок крепятся по-разному.

Петля накладная или петля-лягушка. Представляет собой четырехзвенный шарнирный механизм. Он крепко прижимает дверь, позволяет открыть ее на 90 или 165 градусов. Данный вид петель самый распространенный. Его можно встретить практически на любом гарнитуре для кухни, где есть распашные двери. Такие петли позволяют полностью закрывать корпус мебели, на который они крепятся.

Полунакладная. Она позволяет частично перекрыть корпус гарнитура. Ее строение имеет небольшой изгиб, за счет которого образуется зазор между створками шкафа, закрепленными на одну стойку, что позволяет без проблем открыть одновременно обе.

Внутренняя. Внешне она очень похожа на полунакладную. Но применение ее отличается. Внутренняя петля устанавливается, когда необходимо дверцы гарнитура разместить внутри короба.

Инверсная. Позволяет распахнуть дверь шкафа на 180. При этом дверь встает вровень с коробом.

Угловая. По ее названию понятно, что она устанавливает двери под углом. Это необходимо для угловых ящиков. Стандартные петли этой категории бывают с углом установки 175,135,90,45 и 30. Но встречаются и нестандартные угловые петли.

Антресольная. Служит для навеса горизонтально открывающихся дверок ящиков. В основе данного типа петель лежит пружина.

Рояльная. Редко применяется в современной мебели в связи с ее ненадежностью. Ее применяют в основном для столов-книжек, для крепления складывающихся столешниц.

Карточная петля. По сути, это та же рояльная петля, только короче. Ее часто используют в мебели ретро-стиля, для этого делают фигурное исполнение этих петель, или придают им форму бабочки.

Секретная. Имеет две пластины, при помощи которых крепятся горизонтальные фасады, опускающиеся вниз. Свое название получили за применение в секретерах. Схожа с рояльной петлей.

Штольная. Крепятся на шкафах, примыкающих к стене.

Ломберная. При помощи их крепятся откидные фасады. Такие петли имеют способность фиксировать створку шкафа. Крепятся с торца на дверку и короб и позволяют открыть конструкцию на 180. Ломберные петли очень популярны на раскладных столах.

Реверсивная петля. Позволяет распахнуть двери на 180 градусов и вернуть обратно, как на входе в супермаркет.

Пяточная. Крепится в угол фасада. Может углубляться внутрь створки, но подходят только для нетяжелых дверок. Поэтому ее применение очень ограничено.

Также петли различаются по применению в определенных материалах. Для стекла, пластика, ДВП нужны разные петли.

Существует также два вида петель, отличающиеся по монтажу. Slide-on — это стандартные петли, и clip-on — петли мгновенной установки. Петли клип-он сокращают время установки до 60%, за счет разборной петли, которая имеет две части, защелкивающиеся между собой.

Еще один вид петель для кухонной мебели – это петли с оводчиком. Цена их намного выше, но это себя оправдывает. Во-первых, это удобно. Толкнули дверцу, а она закрылась дальше сама собой. Во-вторых, это сохраняет состояние мебели. Так как доводчики сами регулируют силу закрывания двери, тем самым сохраняют и фасады и сам короб в первоначальном состоянии. В-третьих, они предотвращают звук хлопанья дверей, не раздражая нервную систему.

Ключевые особенности

Эти петли используются в мебельном производстве и оснащаются специальным доводчиком. Внутри конструкции располагается амортизатор, позволяющий плавно открывать и закрывать двери. При этом изделия отличаются по своей конфигурации, размеру, типу, могут применяться при изготовлении различных элементов мебели.

Ключевым отличием этой фурнитуры на фоне аналогов считается бесшумная и плавная работа. Это вытекает из того, какой принцип работы и устройства механизма. Внутри него есть дополнительный девайс. Он же амортизатор или специальные доводчик. За счет такой конструкции двери на фасаде мебели закрывается аккуратно, не возникает характерного хлопка или удара.

Внутри корпуса находится пружина. А в этом пружине имеется соответствующее наполнение. В зависимости от него, механизм бывает газовый, масляный или с вязкой силиконовой средой.

Отталкиваясь от особенностей наложения этой фурнитуры, подобные петли конструктивно бывают:

• накладные;
• полунакладные;
• вкладные;
• внутреннего типа исполнения.

Они успешно применяются для стандартных и угловых шкафов. Те же угловые петли на 45 градусов отлично помогают в организации кухонной мебели, применяются для угловых шкафов.

Фурнитура способна открывать двери на разный углов, включая 180 градусов и более полные 270 градусов. Тут уже многое зависит от конструкции самой мебели и необходимости широко открывать шкафы.

Сам же принцип работы основан на следующем. Пружина покрыта специальной жидкостью, которая при закрытии постепенно перетекает в гильзу, расположенную в капсуле самого доводчика. За счет сужения или расширения (открытие и закрытие) отток жидкости провоцирует движение поршня. От регулировка клапана зависит, с какой скоростью дверь полностью закроется.

Преимущества

Планируя использовать такие петли для фальшпанели или для кухни, вы принимаете правильное решение. Объяснить это просто. Покупая продукцию брендов вроде JET или GTV, вы получаете ряд объективных преимуществ. А именно:

• плавное и бесшумное закрытие дверей;
• длительный срок службы;
• способность выдержать нагрузки;
• качественное крепление на фасаде;
• работа даже с тяжелыми дверцами;
• возможность регулирования;
• широкий ассортимент;
• наличие на рынке отличных изготовителей;
• защита от протекания масел и рабочих жидкостей.

Регулируя работу клапана доводчика, можно ускорить или замедлить процесс открывания и закрывания мебельных дверей. Приложив легкое усилие, створка сама закроется, используя собственный вес.

Конструкция и материалы

При изготовлении фурнитуры такого типа используются в основном материалы на основе холоднокатаной стали. На некоторых петлях с функцией доводчика дополнительно присутствует замок. Чтобы его выполнить, применяются сплавы из меди, цинка и алюминия.

Также важно создать антикоррозийное покрытие, чтобы фурнитура не ржавела под действием влаги и иных агрессивных сред. Наиболее актуальным решением считается латунирование

Есть также и декоративное покрытие, для которого применяют разные эмали и имитацию бронзы, хрома, никеля или золота.

Конструктивно петли с доводкой включают в себя:

• площадку для установки;
• ответную планку;
• чашку;
• пружинные механизмы;
• накладки;
• подвижные типы шарниров;
• встроенные демпферы;
• амортизатор.

Отталкиваясь от назначения, петли изготавливают из разных материалов и с различной конструкцией или структурой. К примеру, если спецпетли с доводкой используются для дверей из стекла, чаша тут отсутствует.

Как регулировать дверку по высоте

Открой дверку и обрати внимание на крепеж петли к боковине шкафа. Эти два продолговатых отверстия, через которые притянута петля и являются регулировочными

Их размер позволяет поднимать и опускать фасадные дверки. Путем ослабления и затягивания саморезов.

Ослабляешь саморезы на обеих петлях. Затем поднимаешь или опускаешь фасад в необходимое положение и фиксируешь , затягивая саморезы на малых оборотах. Следишь за тем , чтобы саморез не провернулся в панели, иначе крепеж будет никакой.

Одно важное уточнение. Для этих целей использую только 16е саморезы PZ , они тонкие и с мелким шагом резьбы

Саморезы 16е PH толстые и с крупным шагом резьбы, что не позволяет выполнить повторный и качественный прижим петли к боковине.

Это интересно: Как выбрать домофон для квартиры — излагаем обстоятельно

Подробная инструкция

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Делается отступ 8 см

Перпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Отступ снизу — 2,2 см

Проводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстий

Цены на линейный ряд фрезеров

Фрезер

Результат работы

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Примерка чаши петли

Нанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Сверлятся отверстия

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Прикручивание саморезами

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Шаг 12

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке

Этой частью нужно попасть на винт

Дверка крепится к стенке

Еще одно фото процесса

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Регулировка дверки

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке
