Этапы установки мебельных петель, разметка и крепление

Что такое мебельные петли?

Мебельными петлями называют механизмы, которые закрепляются к фасадной части двери и стенке, благодаря чему позволяют открывать и закрывать дверь. Все они выполняют различные функции – есть самые простые петли, которые лишь удерживают дверцу, есть вариации с доводчиком или эффектом «плавного закрывания», без стука.

На сегодняшний день для установки дверей в основном используют четырехшарнирные мебельные петли — подобные конструкции отличаются простотой монтажа, они могут без каких-либо проблем служить долгие годы даже при частой эксплуатации мебели. Механизм представляет собой наличие таких элементов:

• планка;
• чаша;
• плечо.

Пример петли, обеспечивающей дверце плавный ход (стрелкой отмечен доводчик)

К самой дверце петля фиксируется чашкой, а планкой закрепляется к каркасу мебели. Для таких целей чаще всего используют шурпы и саморезы. Плечо в данном случае выполняет связующие функции, находясь между планкой и чашкой. Все элементы соединяются с помощью механизма на четырех шарнирах. В самой планке находится специальный винт, благодаря которому можно контролировать положение двери к каркасу шкафа.

Монтаж мебельных шарниров на кухонный шкаф

Назначение петель для фасадов кухни

В первую очередь петли для дверцы мебели необходимы, чтобы закрепить фасады на корпусе. Также они дают возможность открывания и закрывания распашных дверей. От того какие именно петли будут выбраны зависит возможность регулировки самих фасадов (толстых, радиусных), степень фиксирования дверей, максимально возможный угол дверок при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и других возможных дефектов.

Устройство и особенности крепления

Наиболее популярной моделью на фасады кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Такая конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открытия дверок. Про стандартные размеры кухонных гарнитуров можно прочитать в данном материале.

Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

Части четырехшарнирной петли:

• Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов, возможно использовать присадку.
• Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
• Ответная планка, необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Дополнительно в комплект могут входить:

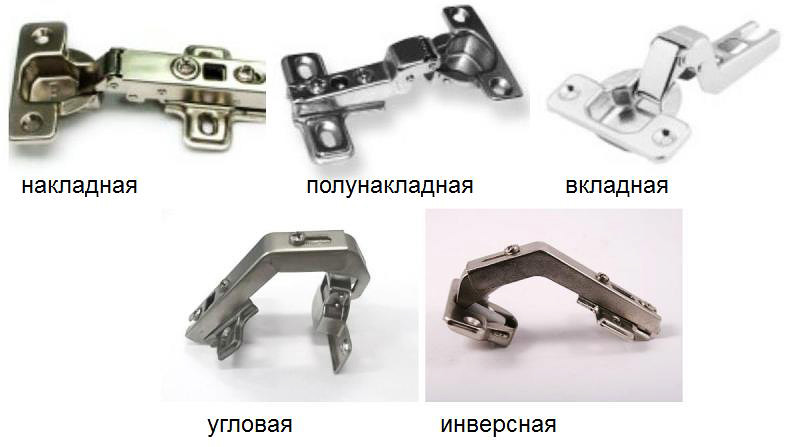

Виды и размеры

• Накладные. При таком креплении петель к фасаду, он полностью закрыт боковой стороной, исключая зазоры. При закрытой дверке угол между фасадом и боковой стороной короба равен 90 градусам. Когда дверка открыта, этот угол составляет 110 градусов. Такой вариант крепления используется в тех случаях, когда необходимо перекрыть открытую часть короба одной или двумя дверками.
• Полунакладные. Такие петли имеют у своего основания изгиб. Установленные на фасад, они перекрывают половину боковой стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 110 градусов. Используются в том случае, если есть необходимость установки петель на одну перегородку, чтобы открывать дверки в разные стороны (при установке накладных петель двери не смогут открываться).
• Вкладные. Устанавливаются внутрь короба и имеют большой изгиб у основания. При использовании таких видов петель, видны боковые стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 100 градусов. Могут крепиться к бокам короба или к его перегородкам.

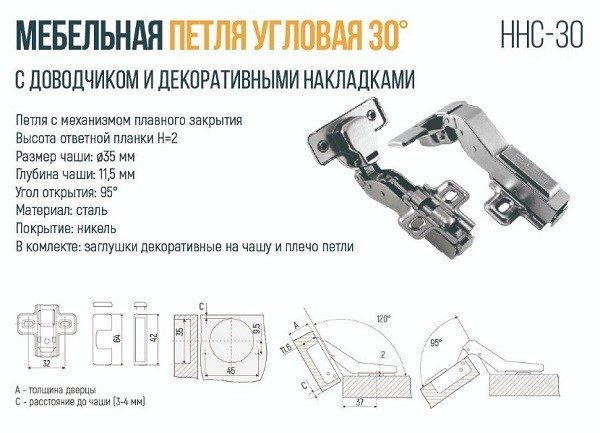

• Угловые. Петли используются для установки на угловые ящики. При этом ширина боковых деталей, которые находятся рядом с фасадом, должна быть одинакова. Угол петли в закрытом состоянии – 45 градусов, в открытом – 95 градусов.
• Инверсные. Устанавливаются при необходимости полного открытия дверки. Угол петли в открытом состоянии составляет 180 градусов, фасад располагается на одной прямой с боковиной короба.
• Рояльные петли – одношарнирные. Используются редко, потому что без дополнительно установленного магнита дверки не закрываются до конца. Чаще всего крепятся на мебели с верхним открыванием дверки.
• Карточные. По строению схожи с рояльными петлями: две пластины петли насаживаются параллельно на шарнир. Устанавливаются на мебель в стиле ретро.
• Антресольные. Используются при необходимости открытия фасада вверх. Принципом действия схожи с доводчиками, только в антресольных установлена пружина, которая позволяет плавно открывать и закрывать дверки.
• Секретные. Устроены по принципу рояльных и карточных. Устанавливаются на мебели, дверки которой открываются вниз.
• Ломберные. Устанавливаются на откидные фасады. Часто используются для изготовления кухонных откидных столов.
• Маятниковые (барные). Пружинные петли, которые схожи своим строением с рояльными петлями. Обеспечивают открытие фасадов на 180 градусов (по принципу фурнитуры для барных стоек в мексиканских странах).
• Пяточные. Используются крайне редко, потому что для установки таких петель дверь должна иметь малый вес в основном для малогабаритных угловых кухонь.

Характеристики

Достоинства и недостатки рояльных петель

Несмотря на то, что рояльные петли считаются уже устаревшей фурнитурой, которая применялась широко несколько десятилетий назад, ее еще довольно часто можно встретить в новой мебели. Рояльные петли отличаются следующими достоинствами, которые нельзя не отметить:

• Простота конструкции, которая включает минимальное количество элементов.
• Легкость монтажа, не требующего использования особого оборудования и инструментов.
• Не вызывающая проблем эксплуатация и техническое обслуживание фурнитуры.
• Доступная стоимость на рынке мебельной фурнитуры.
• Обеспечение повышенной жесткости всей конструкции.

Перечень достоинств действительно большой, однако с рояльными петлями далеко не все так радужно. Главный недостаток такой фурнитуры состоит в том, что она морально устарела, по причине чего ее активно вытесняют другие виды петель

Ниже вы сможете просмотреть фото рояльных петель, чтобы наглядным образом увидеть, какой конструкцией они отличаются. Вы несомненно заметите их сходство с карточной фурнитурой.

Установленные на мебель рояльные накладные петли

Рояльные петли полностью лишены возможности регулировки. Если вам нужна такая фурнитура, которую можно настраивать, сделайте выбор в пользу других видов петель.

Конструктивные особенности

Рояльные петли по конструкции практически идентичны привычным глазу карточным петлям – у них такое же устройство за исключением более высокой длины, которая существенно больше ширины фурнитуры. Такие петли часто изготавливаются умелыми домашними мастерами в кустарных условиях по причине того, что фабричное производство рояльных петель постепенно сходит на нет, а встретить такую фурнитуру сейчас можно разве что только в деревянной мебели.

Основные требования к мебели

Определяя, как правильно повесить шкафы на кухне, необходимо учитывать следующие требования:

• Шкафы должны быть расположены на высоте, обеспечивающей наиболее удобный доступ к посуде и кухонной утвари на верхней полке.
• Их расположение не должно препятствовать системе вентиляции, портить эстетичный вид кухни неправильной геометрией расположения.
• Жесткость и надежность крепления должны обеспечивать длительную эксплуатацию шкафов при высоких нагрузках.

Основным условием при установке подвесных шкафчиков является обеспечение доступности к самой верхней полке. Ориентировочно установить высоту подвеса можно следующим способом: встать к стене и поднять руки — в точке, где кончики пальцев касаются стены, должен находиться верх шкафчика, в этом случае полки, расположенные ниже, будут легкодоступны.

Учитывайте высоту навешивания мебели исходя из своего роста, а также роста членов семьи

Также существуют общие рекомендации по определению высоты верхней полки в зависимости от роста: при росте человека 155 — 160 см. она составляет 175 см., если рост 160 — 175 см. — высота полки 185 см., при росте 175 — 190 см. высота установки 200 см.

В зависимости от мебельной фурнитуры существует несколько способов крепления навесных шкафов:

Какие виды этих петель бывают?

Ведущие производители крепежа в большом объеме выпускают четырехшарнирные конструкции с крестообразной монтажной планкой петли. Такое крепление позволяет регулировать дверцу с большой точностью, в ответную планку такой конструкции встраиваются эксцентрики. Стоимость такого крепежа выше, но они надежнее и удобнее в использовании. У всех моделей унифицируются габариты, размеры петли совпадают:

• по диаметру чашки (35 мм);
• по расстоянию до крепежных отверстий.
• Замена петель при выходе их из строя упрощается.

Лягушка

Так называют петлю сложной конструкции с 4 узлами поворота (шарнирами) и пружиной. Благодаря им дверцы открываются на угол до 175° (максимальное значение раскрытия указывается в маркировке). Название петля получила из-за прыгающих колебаний во время движения дверцы. Особенность этих петель в способности выдерживать большие нагрузки. Они используются для ДСП и плотной древесины.

С доводчиком

Крепеж, оснащенный доводчиком, обеспечивает плавное движение дверок. Амортизатор исключает шумное хлопанье при закрытии мебели, фиксация производится бесшумно. Конструкционно доводчик выполнен с использованием плотной среды: пружина расположена в масле или другой вязкой субстанции, обеспечивающей равномерность движения шарниров. Баллон сделан так, что подтекание исключается. Одним из преимуществ таких креплений можно считать:

1. сохранность мебели;
2. крепление дольше эксплуатируется, так как снижается механическая нагрузка на шарниры.

С помощью регулятора корректируется скорость захлопывания дверцы. Петля рассчитана на большую нагрузку, применима для любых материалов.

На рынке представлены многочисленные модели такого крепежа. Производителями корпусной мебели чаще используются петли мебельные накладные 768 100 с доводчиком, они универсальные, незаменимы для стеклянных дверок, значительно снижают риск повреждений при захлопывании.

Для дверок, открывающихся вверх, лучше использовать фурнитуру с большим углом открытия петля мебельная на 110 градусов выпускается российской компанией Boyard, итальянской Ferrari. Наибольшим спросом пользуется петля с доводчиком (демпфером) немецкой фирмы Хеттих (Нettich sensys) выполнена из прочного металла. Этот ведущий производитель крепежа постоянно совершенствует свои модели. Петли с доводчиками требуют четкой регулировки.

Петли мебельные Вlum накладные

Крепеж австрийского производства отличается трехмерной регулировкой. Начинают установку дверок с вертикальной плоскости, для этого устанавливают в нужном положении ближний винт. Затем ослабляют дальний, фиксируют необходимый уровень высоты, фронтальное расположение дверок. Накладные петли блюм (Вlum) гарантируют 20 тысяч циклов работы. Эти крепления чаще применяются для кухонных шкафов, они не боятся влажности, перепада температур.

Без врезки

При выборе крепежа, не требующего врезки, важно определиться с углом открытия, он варьируется от 30 до 180 градусов. Такой диапазон раскрытия петли мебельной накладной без врезки достигается за счет конструкции. Традиционные конструкции ограничены прямым углом, трансформеры с поворотным механизмом дают свободу движения

Традиционные конструкции ограничены прямым углом, трансформеры с поворотным механизмом дают свободу движения.

Необходимые материалы и инструменты

Первоначально следует подготовить материалы и инструменты, которые понадобятся в процессе монтажа. Их количество и особенности могут меняться в зависимости от разновидности крепежного механизма. Чаще всего используются четырехшарнирные петли, которые крепятся сверху и снизу. При большой высоте и значительном весе количество механизмов увеличивается.

В этом деле главное точность и аккуратность, поскольку даже миллиметровый промах испортит все впечатление от новой мебели.

Понадобятся следующие инструменты:

1. Саморезы размером 4 миллиметра на 16;
2. Рулетка или метровая лента;
3. Молоток;
4. Дрель;
5. Шуруповерт;
6. Отвертка;
7. Карандаш или маркер;
8. Уровень и треугольник.

В роли материала выступает сам механизм для крепежа дверцы. Они отличаются по конструкции, материалу, дизайну и функциям. При выборе петель следует основываться на размерах и типе мебели.

Лучше всего брать крепежные устройства, имеющие персональные сертификаты качества. Это избавит вас от возможных проблем, и мебель прослужит гораздо дольше.

Как отрегулировать мебельные петли своими руками

Современные модели мебели оснащаются различной фурнитурой, в том числе и мебельными петлями. Сегодня их довольно много разновидностей, которые можно классифицировать разными способами. Например, мебельные петли могут быть следующих видов:

• накладные;
• полунакладные;
• внутренние угловые;
• петли с доводчиками;
• петли без доводчиков;
• пружинные.

Однако цель нашей статьи – объяснить, как отрегулировать мебельные петли, поэтому остановимся на способах установки и регулировки петель.

Что представляют собой мебельные петли

Этот элемент присутствует практически в любом предмете мебели, где есть дверцы, например:

• в шкафу;
• в шкафчике;
• в тумбе.

Данный механизм признан функциональным и надежным. Это самое оптимальное решение, которое обеспечивает открывание дверок, расположенных на фасаде мебели.

Современное мебельное производство чаще всего использует четырехшарнирные скрытые мебельные петли. В других странах они носят название «скрытые мебельные петли». В США их называют «мебельные петли европейского типа». Название «четырехшарнирные» обусловлено их механизмом работы, которая выполняется при помощи четырех шарниров.

Такие петли производятся из стали методом штамповки.

Чтобы предотвратить образование коррозии на петлях, на них наносят специальное гальваническое покрытие, благодаря которому петли не только защищены, но и приобретают довольно привлекательный вид.

Функция четырехшарнирных петель заключается в том, чтобы беспрепятственно открывать и закрывать дверки мебели. Кроме того, с их помощью дверки удерживаются в закрытом состоянии, так как в петли встроена пружина.

Конструкция скрытой мебельной петли

Эти петли изобрел мастер итальянского происхождения Артуро Саличе. Его именем названа компания, которая остается на мебельном рынке по сей день. К основным элементам петли данного вида можно отнести следующие:

• чашка;
• плечо;
• ответная планка.

Чашка представляет собой часть петли, имеющей форму чашечки, у которой есть крепежные ушки. Их крепят непосредственно к дверке мебели.

Плечо петли служит рычагом, прикрепленным к внутренней части корпуса мебели. Это делается с помощью ответной планки. Чашка петли крепится на плечо петли при помощи четырехшарнирного механизма.

Под ответной планкой понимается та часть петли, которая крепится к внутренней части корпуса. Она дает возможность выполнить регулировку петли в нужном направлении, после того как будет закреплена на ответной планке.

Стандарты диаметра чашки

Для чашки петли имеется несколько стандартных диаметров, а именно:

• петли для полноформатной мебели с диаметром чашки 35 мм;
• небольшие петли для маленьких легких дверок, к примеру, для мебели в ванную комнату с диаметром чашки 26 мм.

Правила настройки и регулирования мебельных петель

Мебельные петли регулируются в нескольких направлениях. Если вы проявите немного старания и терпения, то ваши предметы мебельного гарнитура, а именно шкафы и полочки будут закрываться аккуратно.

1. Прежде всего, необходимо закрыть дверцу шкафа и определить следующее:

• в какую сторону нужно отрегулировать дверцу;
• на одном ли уровне находятся соседние дверки;
• какой между ними зазор – ровный или нет.

2. Затем нужно широко открыть дверцу шкафа, чтобы получить свободный доступ к петле.

3. Если есть необходимость, нужно сделать вертикальную регулировку. Чаще всего такая регулировка затрагивает сразу все петли дверцы. Для того чтобы отрегулировать петли по вертикали, нужно ослабить винты снизу и сверху, затем нажать на дверцу сверху или снизу и вновь закрутить винты.

4. Если нужно, петли регулируются так, чтобы дверца подвинулась вперед или назад. Такая регулировка позволит увеличить или уменьшить зазор между дверкой и корпусом шкафа. Эту регулировку следует выполнять для каждой петли отдельно. Сначала нужно ослабить винт, а затем потянуть дверку на себя или наоборот, отодвинуть и снова закрутить винт

5. Горизонтальная регулировка. Чтобы отрегулировать петли горизонтально, нужно затянуть винт, повернув его по часовой стрелке и переместить угол дверцы несколько дальше в направлении рамы. Если дверцу требуется переместить от рамы, то винт нужно несколько ослабить путем поворачивания против часовой стрелки.

Установка крепежных элементов

Разметка

В первую очередь необходимо определиться с количеством петель, которые необходимо установить на дверь. Эта характеристика зависит от размеров и веса изделия. Для небольших навесных шкафов достаточно две петли, для габаритной мебели – от трех. Соблюдение приведенных ниже рекомендаций по количеству крепежа позволит надежно закрепить дверцы:

• Для изделий до 100 см и весом не более 9 кг достаточно 2 мебельные петли.
• Дверцы размером 100-150 см и массой до 15 кг – 3 крепежа.
• Для фасадов до 200 см и до 20 кг используется 4 петли.
• Изделия 200-250 см с массой более 20 кг выдержит 5 крепежей. Установка мебельных петель: сколько понадобится

Для разметки понадобятся карандаш, уровень и рулетка. На данном этапе следует придерживаться следующих советов:

1. От края двери линия разметки должна располагаться на расстоянии 20-22 мм.
2. Петли нужно расположить на 70-120 мм от верхнего и нижнего торца двери.
3. Если крепежей более 2, то в первую очередь размещаются крайние, а затем равномерно распределяются остальные так, чтобы они находились на одинаковом расстоянии друг от друга.

Разметка дверцы шкафа под отверстие для петель

При установке нескольких крепежей следует просчитать, чтобы их местоположение не попало на внутренние элементы мебели (полки, торцы и пр.).

Сверление и установка петель

После разметки следует приступить непосредственно к монтажу. Установка петель на двери шкафа состоит из нескольких этапов. Для того чтобы выполнить ее самостоятельно, следует придерживаться следующей инструкции:

1. В месте, где сделана разметка на дверце, делается сверление ниши под чашу петли.
2. В подготовленную нишу вставляется крепеж и выравнивается на 180 градусов.
3. На поверхности отмечаются места для установки петель.
4. Сверлятся отверстия, через которые крепежи присоединяются к двери.

Крепление петли на дверце шкафа

1. Дверца приставляется к месту, где будет стоять и хорошо выравнивается. Делается разметка на корпусе шкафа.
2. Отверстия просверливаются.
3. Устанавливается ответная планка.
4. Части петли соединяются друг с другом.

Крепление ответной планки

Глубина отверстий под нишу должна составлять около 12 мм. Необходимо учитывать, что стандартная толщина ДСП равна 16-18 мм.

Перед тем, как установить мебельные петли на шкаф, следует учитывать нюансы процесса. Крепежные элементы должны находиться на одной оси, только так они прослужат длительное время. В противном случае нагрузка на петли будет неравномерной, и какая-то из них быстро выйдет из строя.

Для разметки отверстий под шурупы можно использовать готовые шаблоны, что облегчит процесс обозначения будущих креплений и позволит выполнить его максимально точно.

Регулировка

Регулировка мебельной петли может происходить в вертикальной, горизонтальной плоскости или по глубине. Это зависит, прежде всего, от особенностей эксплуатации мебели в будущем и других нюансов. Рассмотрим подробнее каждый вид регулировки:

1. Для того чтобы прижать дверь ближе к корпусу или, наоборот, сделать крепеж чуть слабее, используется регулировка по глубине и фиксации петли. Для выполнения операции необходима обычная отвертка. С ее помощью подкручивается овальное отверстие на крепежном элементе. Данный способ регулировки применяется, если в помещении, где стоит мебель, неровные полы.
2. Вертикальная регулировка позволяет установить дверь выше или ниже, чем она находится. Даже идеально отрегулированный фасад со временем может провиснуть, поэтому рекомендуется периодически проводить данную процедуру.
3. Горизонтальная регулировка предназначена для того, чтобы устранить щели между дверью и корпусом шкафа. При неровной поверхности пола в помещении данная процедура необходима.

Регулирование и крепление мебельной петли

Чтобы сделать регулировку, необходимо для начала диагностировать появившуюся проблему. После того как ее причина будет определена, понадобится сильнее закрутить или, наоборот, слегка ослабить болт на корпусе крепежа.

Популярные производители петель с доводчиком

В мебельных магазинах можно увидеть продукцию различных марок. Это могут быть как дорогие, так и более дешевые варианты фурнитуры.

Таблица 1. Самые популярные марки мебельных петель

Марка	Описание
GTV	Польский производитель самозакрывающихся петель. Фурнитура от этой марки распространена не только в Европе, но и в Азии. Петли от GVS отличаются:хорошим качеством; доступной ценой; функциональностью; долговечностью; простотой в монтаже; современным дизайном. Петли этой марки обеспечивают плавное закрытие дверей на мебели.
Boyard	Российская производитель мебельной фурнитуры. Для изготовления навесов с доводчиками используют высококачественные материалы. Производитель утверждает, что его продукция устойчива к:механическим повреждениям; коррозии. Петли Boyard подходят для установки на мебель из любых материалов, например: стекла; ДСП; дерева. Производитель гарантирует: долговечность петель; жесткость конструкции.
Blum	Австрийский производитель, выпускающий фурнитуру высокого качества. Петли отличаются: широким ассортиментом; расширенной функциональностью. Такие петли имеют возможность трехмерной регулировки положения. Предусмотрена защита от случайного снятия дверцы с петель. Благодаря короткой планке, облегчается проведение монтажа петель. Все этих характеристики присущи для навесов: накладных; вкладных; полунакладных.
Hettich	Немецкий производитель фурнитуры, который предлагает потребителям широкий ассортимент высококачественных мебельных петель, имеющих различный функционал. Hettich выпускает навести с доводчиком для оперативного и надвижного монтажа, с возможностью пространственной настройки. Хорошие показатели надежности обеспечены:инновационными методами производства; качественным материалом для изготовления фурнитуры.
INDAUX	Испанский производитель, который работает уже более 55 лет, выпускает качественную мебельную фурнитуру. INDAUX имеет собственный отдел по разработкам, благодаря чему ассортимент петель с доводчиком регулярно обновляется. Производимые детали соответствуют европейским стандартам – они постоянно проходят проверку качества.

Выбирать фурнитуру лучше только от проверенных популярных производителей

Отрегулировать вертикально

Это самый первый и основной элемент настройки фурнитуры для мебели. Такой способ необходим в случае, если фасад шкафчиков расположен криво и неправильно, что выделяет ее на фоне всей конструкции или в случае, если имеется двое дверей шкафа и одна находится выше другой.

Используя этот вариант регулировки, делаем все пошагово, разделяя общий итог на 4 действия:

1. Открываем створки, при необходимости, убираем заглушки на петлях.
2. На двух петлях подтягиваем саморезы, они расположены по краям боковых стенок и дверей. Именно эти части общей системы располагают створки вертикально. Прежде, нужно разместить два болтика на одном уровне, что позволит произвести качественное регулирование навесных или напольных шкафов.
3. После этого закрываем створки и осматриваем мебель, чтобы заметить другие неровности. В случае, когда уклон идет в правый бок, закручивает болт верхней петли, а нижнюю немного ослабляем. Ну и соответственно, наоборот. Если в левый бок уклон, закручиваем нижнюю часть.
4. Пункты 2 и 3 повторяем до тех пор, пока фасадная часть на примет нормальное положение. Только после выполнения этого, можно переходить к следующим этапам.

Высота дверец

Сквозь такое дополнение проходит петля, которая обеспечивает уровень высоты фасада. Регулировка дверей этим вариантом делается тоже пошагово:

1. Для начала ослабляем саморезы, которые удерживают регулировочную конструкцию.
2. Если трудно, приподнимаем или опускаем створки и затягиваем их снова.

Назначение петель для фасадов кухни

В первую очередь петли для дверцы мебели необходимы, чтобы закрепить фасады на корпусе. Также они дают возможность открывания и закрывания распашных дверей. От того какие именно петли будут выбраны зависит возможность регулировки самих фасадов (толстых, радиусных), степень фиксирования дверей, максимально возможный угол дверок при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и других возможных дефектов.

Устройство и особенности крепления

Наиболее популярной моделью на фасады кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Такая конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открытия дверок. Про стандартные размеры кухонных гарнитуров можно прочитать в данном материале.

Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

Части четырехшарнирной петли:

• Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов, возможно использовать присадку.
• Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
• Ответная планка, необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Дополнительно в комплект могут входить:

• Накладки для чаши.
• Накладки для плеча.
• Доводчики (позволяют петле закрываться плавно).

Виды и размеры

• Накладные. При таком креплении петель к фасаду, он полностью закрыт боковой стороной, исключая зазоры. При закрытой дверке угол между фасадом и боковой стороной короба равен 90 градусам. Когда дверка открыта, этот угол составляет 110 градусов. Такой вариант крепления используется в тех случаях, когда необходимо перекрыть открытую часть короба одной или двумя дверками.
• Полунакладные. Такие петли имеют у своего основания изгиб. Установленные на фасад, они перекрывают половину боковой стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 110 градусов. Используются в том случае, если есть необходимость установки петель на одну перегородку, чтобы открывать дверки в разные стороны (при установке накладных петель двери не смогут открываться).
• Вкладные. Устанавливаются внутрь короба и имеют большой изгиб у основания. При использовании таких видов петель, видны боковые стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 100 градусов. Могут крепиться к бокам короба или к его перегородкам.
• Угловые. Петли используются для установки на угловые ящики. При этом ширина боковых деталей, которые находятся рядом с фасадом, должна быть одинакова. Угол петли в закрытом состоянии – 45 градусов, в открытом – 95 градусов.
• Инверсные. Устанавливаются при необходимости полного открытия дверки. Угол петли в открытом состоянии составляет 180 градусов, фасад располагается на одной прямой с боковиной короба.
• Рояльные петли – одношарнирные. Используются редко, потому что без дополнительно установленного магнита дверки не закрываются до конца. Чаще всего крепятся на мебели с верхним открыванием дверки.
• Карточные. По строению схожи с рояльными петлями: две пластины петли насаживаются параллельно на шарнир. Устанавливаются на мебель в стиле ретро.
• Антресольные. Используются при необходимости открытия фасада вверх. Принципом действия схожи с доводчиками, только в антресольных установлена пружина, которая позволяет плавно открывать и закрывать дверки.
• Секретные. Устроены по принципу рояльных и карточных. Устанавливаются на мебели, дверки которой открываются вниз.
• Ломберные. Устанавливаются на откидные фасады. Часто используются для изготовления кухонных откидных столов.
• Маятниковые (барные). Пружинные петли, которые схожи своим строением с рояльными петлями. Обеспечивают открытие фасадов на 180 градусов (по принципу фурнитуры для барных стоек в мексиканских странах).
• Пяточные. Используются крайне редко, потому что для установки таких петель дверь должна иметь малый вес в основном для малогабаритных угловых кухонь.

Виды мебельных петель, как выбрать:

Установка навесных шкафов на кухне: выбираем метод крепления и соблюдаем технологию установки

Подвешивания мебели для кухни никогда не являлась сверхсложной задачей при наличии недорогого бытового инструмента для сверления отверстий с перфорацией и соответствующих сверл по бетону. Задача усложнилась, когда на смену традиционным советским методам крепления при помощи уголков или мебельных петель пришли современные.

Безграмотное использование монтажной рейки с навеской из некачественных материалов и нарушение технологии установки привело к такому количеству падений подвесных шкафов, что даже появилась каста профессионалов по их подвеске. В любом случае, при разумном подходе к выбору материалов, способу крепления и соблюдении технологии, навешивание разных видов мебели остается несложной задачей для любого домовладельца, решающего, как повесить шкафы на кухне.

Виды петель и их устройство

Современные дверные и мебельные петли классифицируют по ряду признаков: особенностей конструкции, места и способа крепления, а также материала изготовления.

Мебельные

Наибольшей популярностью пользуются мебельные петли, накладные, вкладные (внутренние), секретные, безчашечные, четырехшарнирные, а также для фасадов особой конструкции. Они представлены в ассортименте не только строительных, но и обычных хозяйственных магазинов.

Безчашечные: рояльные, карточные, штырьевые

Безчашечные петли при производстве мебели используются редко. Они предназначены для монтажа межкомнатных дверей. Встретить безчашечные петли можно в мебели советского образца. Сейчас они больше играют декоративную роль, используются при монтаже секретерных полотен и откидных крышек столов-книжек.

Четырехшарнирные

В большинстве случаев распашные створки современной мебели посажены на четырехшарнирные петли. Это позволяет отрегулировать плотность прилегания полотна к мебельному корпусу, откорректировать расположение дверцы по вертикали и горизонтали относительно короба.

Четырехшарнирная деталь состоит из двух соединенных друг с другом частей:

• монтажной планки;
• чаши с коленом.

Устанавливаются, когда монтаж обыкновенных четырехшарнирных петель невозможен. Например, если толщина фасадной панели незначительная.

Единственный недостаток модели – невозможно отрегулировать посадку петли во всех плоскостях.

Петли для крепежа специфичных фасадов

Используются, если алюминиевые рамки сборного фасадного полотна имеют различную ширину. Детали подразделяются на внутренние и накладные. Их устанавливают в угловых шкафах, лицевой створ которых отворяется на 45°, 135° и 180°.

Дверные

Дверные петли разделяют по следующим критериям:

• месту крепежа;
• разновидности конструкции;
• методике крепления к коробу;
• материал изготовления.

Это касается деталей, предназначенных для изделий, изготовленных из древесного массива и субпродуктов: МДФ, ДСП (ЛДСП). Алюминиевые, стальные или пластиковые двери комплектуются на производстве вместе с полотном и необходимой фурнитурой.

1. Разъемные. В обиходе называются навесными. Монтаж петель подразумевает возможность отделения дверного полотна от короба без скручивания самой детали.
2. Универсальные. Сажаются на 8 саморезов. Деталь на рамном крыле с двумя шарнирами, что позволяет открывать дверь как внутрь, так и наружу. Недостаток: чтобы снять дверное полотно, потребуется выкрутить все 8 саморезов.

Врезные

Под монтаж врезных петель нужно подготовить дверь. Фрезой по древесине делаются углубления в полотне, в которые потом вкладываются петли. Затем деталь прикручивается. Благодаря такому способу монтажа при открытии и закрытии двери петли практически не видны.

В отличие от врезных, накладные модели не требуют предварительной подготовки фасада и проема для монтажа.

Ввертные

Вкручиваемая модель подразумевает отсутствие частей пластин. Посаженную на ввертные петли дверь в последующем уже не снять, что одновременно является и недостатком, и преимуществом использования данной модели.

Такие петли активно применяются при монтаже дверей с европритвором. На классическое дверное полотно установить такую деталь невозможно.

Угловые

Так называемые карточные навесы похожи на крылья бабочек – створ крепится к раме двумя профильными уголками. На торец устанавливаются врезным способом шуруповертом. Недостаток: неэстетичный внешний вид, поскольку такие петли очень выделяются, выступая вперед на фоне фасада.

Потайные

Конструкцией потайных петель предусмотрены 3 поворотные оси. Они используются при монтаже межкомнатных конструкций класса люкс.

Двухсторонние

Двухсторонние петли используют чаще в общественных зданиях с большой проходимостью. Их особенная конструкция позволяет открывать двери как на себя, так и от себя. Визуально они напоминают карточные петли, но имеют три пластины. С двух сторон дополнительной третьей пластины расположены две оси вращения, благодаря которым полотно и открывается в обе стороны.
