Особенности шкафов распределительных силовых, обзор моделей

Назначение и особенности

Шкафы для монтажа силового оборудования могут решать разные задачи, что зависит от их исполнения. Основной функцией является прием и распределение электроснабжения, обеспечение защиты от коротких замыканий электроприемников в случае резкого повышении напряжения в сети.

Работа оборудования осуществляется при:

  • токе переменного или постоянного значения;
  • показателях напряжения 380 В или 220 В;
  • диапазонах частотных характеристик от 50 Гц до 60 Гц.

Шкаф распределительный силовой конструктивно состоит из трех частей:

  • металлический корпус — форма может быть исполнена квадратной или прямоугольной, конструктивные размеры тоже могут быть заданы разными, в зависимости от того, какое будет устанавливаться внутри оборудование. Шкафы, предназначенные для решения особых производственных задач, обычно имеют большие габариты;
  • крепления для энергоприемников и распределителей электроэнергии. Внутри устанавливаются автоматы, стабилизаторы напряжения, приборы для учета и контроля за приемом, а также распределением электроэнергии, вольтметры, предохранители, амперметры, иные, предусмотренные конструкцией приборы;
  • крепежи для крепления DIN реек, кабельных каналов, труб и другого оснащения.

Шкаф вводно-распределительный также выполняется с технологическим отверстием для протягивания кабеля внутри корпуса. Диаметр отверстия предусмотрен для разводки электропроводов с целью подсоединения к электроаппаратам, распределяющим поступающий электрический ток. В простейших конструкциях для прокладывания кабелей и закрепления клеммников устанавливается несколько DIN реек или коробов.

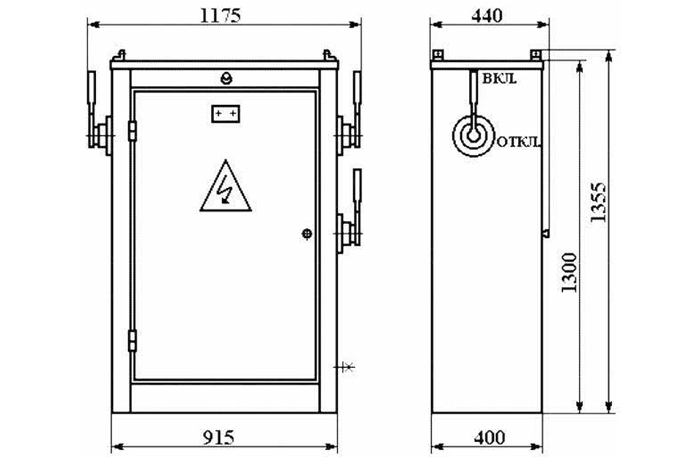

Размеры и характеристики

Габариты шкафов изменяются в зависимости от их модели, типа исполнения, предназначения. Для промышленного пользования применяются шкафы, высота которых составляет от 1700 до 2100 мм, шириной до 700 мм и глубиной около 200, хотя последний параметр может быть увеличен из-за необходимости размещения в коробе специального оборудования. Максимальную высоту можно получить путем соединения нескольких моделей, при этом получаются не моноблочные конструкции, а спаренные. Модели нестандартных размеров можно изготовить под заказ, однако современный производитель предоставляет клиентам множество разновидностей товара.

Модернизированные шкафы для частного или офисного пользования представляют собой компактные конструкции с красивым дизайном. За счет изменения внутреннего оборудования уменьшаются и их габариты. В общем, с основными характеристиками изделия можно ознакомиться легко, если умело расшифровать условные обозначения. Так, код изделия содержит следующие данные, которые помогут легко ознакомиться с нужными параметрами:

  • номер разработки;
  • вид установки и тип исполнения (напольное, настенное, вмонтированное);
  • высота, ширина шкафа;
  • степень защиты оболочки;
  • номер схемы шкафа.

Наружные размеры шкафа – не единственная характеристика, на которую следует обратить внимание

Немаловажное значение имеет расстояние между рейками, которое обеспечивает нормальное расположение оборудования. Вес конструкции – тоже играет огромную роль, ведь тяжеловесные изделия увеличивают нагрузку на напольное покрытие

Вес конструкции – тоже играет огромную роль, ведь тяжеловесные изделия увеличивают нагрузку на напольное покрытие.

Существуют следующие технические характеристики, которые помогают осуществить правильный выбор изделия:

  • номинальное напряжение;
  • номинальный ток вводного аппарата;
  • частота;
  • род тока;
  • количество фаз.

Чтобы легче было разобраться в характеристиках подобной мебели, все основные данные собраны в таблице.

Характеристика Значение
Номинальный ток, А 250-400
Количество групп предохранителей От 2 до 8
Номинальная частота, Гц 50
Номинальное напряжение изоляции, В 660
Степень защиты по ГОСТ 14254 IP22

IP54

IP00 со стороны дня

Климатическое исполнение по ГОСТ 15150:

  • ШРС 1
  • ШР 11-ХХХХ-22
  • ШР 11-ХХХХ-54
УЗ

УЗ, УХЛЗ

У2

Виды

Шкафы различаются по следующим параметрам:

  • по функциональным особенностям: вводные, распределительные, аварийные;
  • по степени защиты: уличные, внутренние экземпляры;
  • по типу исполнения: настенный, напольный или встраиваемый шкафы;
  • по используемому материалу: металлические или пластиковые.

В зависимости от функционала, щиты могут быть распределительными, служащими для подсчета потребляемой электроэнергии. Вводное устройство является подтипом предыдущего, устанавливается как в жилых домах, так и в промышленных цехах. Аварийный шкаф в большинстве случаев монтируется на предприятиях с целью моментальной подачи электроэнергии с дополнительного источника – генератора, из-за возникновения поломок в сети. Нужно отметить, что электрическая схема для шкафов может меняться в зависимости от потребностей заказчика и составленного проекта.

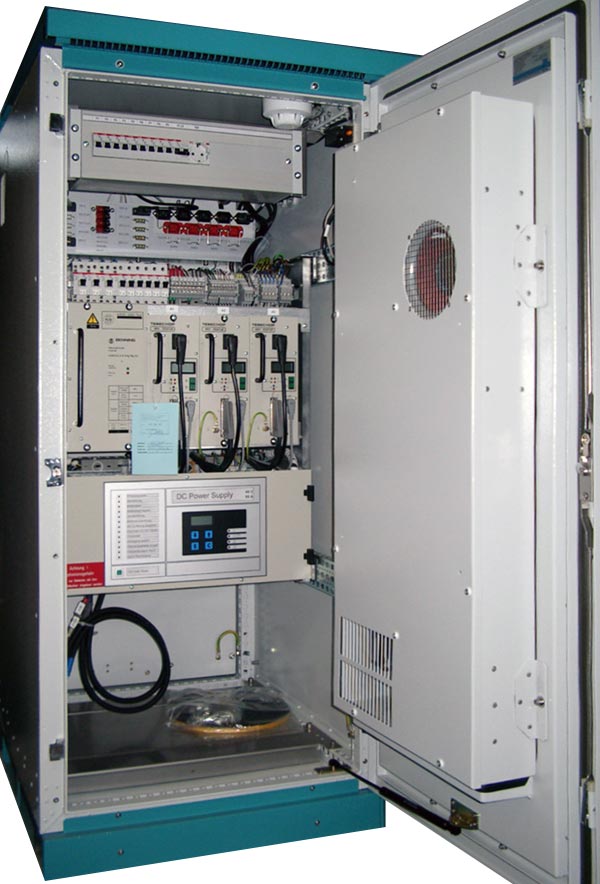

Шкафы уличного исполнения отличаются повышенной степенью влагоустойчивости, герметичностью, что позволяет их эксплуатировать в суровых зимних условиях. Выбор того или иного экземпляра зависит от предполагаемого места установки. Уличный шкаф выдерживает следующие условия эксплуатации:

  • температура окружающей среды в пределах от -40 до +400 градусов;
  • установку на высоте до 2 км над уровнем моря;
  • обладает высокой степенью защиты, однако не предполагает монтаж во взрывоопасной среде, содержащей токопроводящую пыль, агрессивные газы и пары, разрушающие изоляцию или металл.

Настенный шкаф предусматривает надежное крепление монтажной панели к стене. Крепятся они исключительно к вертикальной поверхности посредством специальных монтажных скоб через предусмотренные для этой цели отверстия. Очень часто такой тип шкафов используется для монтажа оборудования на улице или в промышленных помещениях. Эти массивные изделия подходят для организации многочисленных потоков электроэнергии.

Напольными шкафами целесообразно дополнять дизельные или газовые электростанции с очень сложным форматом работы. Такие конструкции используются для обеспечения мер безопасности, защиты людей от поражения электрическим током при транспортировке энергии по проводам, находящимся под высоким напряжением.

Если при подключении конкретного объекта к электропитанию используется объемное оборудование или его количество велико, тогда предпочтение отдают напольным шкафам сварной конструкции, изготовленным из листового металла.

Поверхность корпуса обязательно должна обладать антикоррозионными свойствами. Оборудование внутри шкафа крепится посредством специальных DIN реек, как правило, это:

  • элементы автоматики;
  • УЗО;
  • счетчики и другие.

К корпусу металлического агрегата обязательно подводится защитное заземление. Защита от непреднамеренного контакта обеспечивается открывающейся на 180 градусов дверцей, ну, а качественный замок позволяет надежно запирать шкаф и предотвратить кражу дорогостоящего оборудования. Все коммуникации к напольной модели подводятся либо снизу, либо с тыльной стороны.

Встраиваемые конструкции требуют больших временных и финансовых затрат для их монтажа, зачастую стоимость деталей тоже отличается. Их лучше предпочесть для монтажа оборудования внутри помещений или жилых домов. Также их использование целесообразно в помещениях с агрессивной средой.

Металлические шкафы изготавливаются из стали, их поверхность окрашивается специальным методом порошкового напыления, который гарантирует долговечность и стойкость покрытия. Эта разновидность шкафов более устойчива к внешним воздействиям, отличается прочностью и надежностью. Пластиковые модели отличаются более красивым внешним видом, однако уступают металлическим по своим функциональным свойствам.

Одно из новшеств, которым обладает система электрическая распределительная – шкаф пластиковый двухсторонний. Он обеспечивает быстрый монтаж, легко подстраивается под тип помещения, а разборный корпус позволяет перевозить его по частям.

АварийныйВводныйВстраиваемыйМеталлическийНапольныйНастенныйПластиковыйУличный

Назначение и особенности

Шкафы распределительные используют для установки силового оборудования, приема и последующей раздачи энергии. Благодаря конструкции электроприемники надежно защищены от замыканий в случае высокого напряжения. К условиям эксплуатации относятся следующие показатели:

  • номинальное напряжение — 220 или 380 В;
  • номинальные токи — не выше 400 А;
  • частота переменного тока — от 50 до 60 Гц.

Корпус щита выполнен из металла, конфигурация — прямоугольная или квадратная. Шкаф распределительный силовой включает также крепления для приемников, энергораспределители, DIN-рейки, кабели, трубы. Размеры изделия зависят от его содержимого. За среднее значение принимают высоту конструкции 1600 мм, ширину — 500–700 мм. Модели с оборудованием, установленные на крупных производствах, характеризуются большими габаритами. Внутреннее пространство шкафа заполняют приборы учета, контроля электроэнергии, автоматические элементы, амперметры, вольтметры, стабилизаторы напряжения. Снаружи конструкция может быть оснащена рубильником.

Назначение и особенности

Шкаф распределительный представляет собой металлический или пластиковый короб, скрывающий от посторонних глаз коммутационную аппаратуру, счетчики и другие элементы сети. Подвод и отвод кабелей осуществляется через предусмотренные отверстия, в которые монтируются сальники.

В зависимости от задач, поставленных перед инженерами, обслуживаемая территория может оснащаться несколькими экземплярами шкафов. Такое решение позволяет повысить качество работы, эффективность защиты от непредвиденных перегрузок в сети, массовых отключений электроэнергии при появлении аварийных ситуаций.

Конструктивные особенности шкафов определяются их назначением. Выполняют они следующие функции:

  • обеспечивают защиту объектов от короткого замыкания в сети;
  • защищают сеть от перегрузок;
  • используются для нечастых оперативных коммутаций электрических цепей;
  • защищают людей или животных от несчастных случаев и поражений электрическим током;
  • предупреждают возгорание и пожары.

Для обеспечения электроэнергией в помещениях используются различные конфигурации, а также габариты шкафов. Ни один из сельскохозяйственных, торговых или промышленных объектов не может существовать без данного оборудования.

Внутри шкаф оснащен специальными крепежными элементами – рейками, которые обеспечивают быстрый монтаж и установку специальной аппаратуры, перфорировать стенки при этом не нужно. Для укладки проводов внутри агрегата используются специальные короба, которые обеспечивают правильную организацию и безопасность всей системы.

Размеры и характеристики

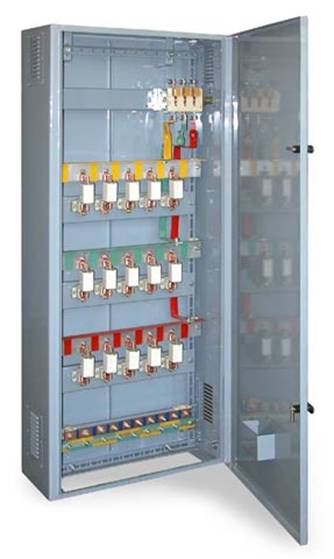

Шкафы распределительные силовые ШРС-1 и шкафы распределительные ШР разработаны с целью приема и дальнейшего распределения тока переменных частот максимального значения 50 Гц. Работа осуществляется при номинальном показателе напряжения до 380 В и силе потока электронов до 400 А. Обеспечение защиты отводящих линий осуществляется с помощью предохранителей. Кабеля на входе и выходе могут размещаться сверху или снизу. Показатели характеристик приведены в таблице.

Значение Величина
Рабочее напряжение, номинальный показатель 380 В
Характеристика частотного диапазона, номинальный показатель От 50 до 60 Гц
Напряжение в изоляции, номинальное значение 660 В
Силовая характеристика тока 200А, 250А, 400А
Ток от предохранителей, номинальный показатель 63А, 100А, 250А, 400А
Количество предохранители на установки на фидерах 5 или 8 штук
Исполнение по государственным стандартам IP54
Климатическое исполнение и категория размещения УЗ; У2; УХЛ
Группа эксплуатационных условий М3

Габаритные размеры, выпускаемые производителем 700*350*1600 мм или 500*300*1600мм (где 1 значения обозначают параметры ширины, глубины и высоты). Шкаф распределительный наружный работает при температурном диапазоне от -45 до +40 0С, относительной влажности не выше 80 % при + 150С. Условия по эксплуатации: отсутствие угрозы взрывов и токопроводности, исключение наличия загазованностей агрессивными веществами. Расположение на рабочей поверхности — вертикально с отклонением не более 50 от заданного положения. Шкаф распределительный наружный (ШРН) устанавливается на площадях производственных участков или у жилых зданий.

Виды

Подразделяются шкафы силовые по нескольким критериям.

Наименование критериев Описание Выполняемые функции
Количество выполняемых функций Оборудование, предназначенное для узкого профиля задач Установка производится на отопительные системы
Многофункциональное Используются распределительные щиты для питания станочного оборудования
По установке Напольные Устанавливаются на прочном горизонтальном основании
Навесные С предусмотренными технологическими отверстиями для осуществления закрепления на вертикальной плоскости
Встраиваемые Обычно эти шкафы индивидуального изготовления и выполняются специально, чтобы разместить предполагаемое оборудование в проемах, нишах или иных пазах в стенах
*Обеспечение удобства при обслуживании Установка внутренняя Для зданий, сооружений,
Установка наружная Шкаф распределительный наружный выбирается исходя из, какого климатического исполнения. Установка производится на открытом воздухе
Классификация по конструкции Комплексные пункты: квартирные, этажные и осветительные Применяются для приема, передачи и распределения энергии в жилых домах
Низковольтные шкафы Выбираются для промышленных целей
Работающие от источника бесперебойного питания При возникновении аварийных или чрезвычайных ситуаций, вследствие развития аварий
Шкаф вводно-распределительный, функционирующий от двух независимых между собой источников питания Широко применяется для решения ответственных производственных задач
Многофункциональное оборудование С помощью его одновременно осуществляется прием, учет, распределение энергии и защита от возможных нештатных ситуаций

*В обоих случаях защита корпусного элемента обязательна. По этому параметру несложно определить приемлемые эксплуатационные характеристики.

ВстраиваемыйНавеснойНапольный

Характеристики

Габариты устройств чаще всего следующие:

  • высота — 1600 мм;
  • ширина — 500 или 700 мм;
  • глубина — 300 или 350 мм.

К обязательным условиям эксплуатации распределительных шкафов относятся:

  • температурный режим — от –45 до +40 °C ;
  • влажность — не более 80 % при температуре +150 °C;
  • защита территории от взрывов;
  • отсутствие загазованности агрессивными элементами.

Оборудование распределительных силовых шкафов ориентировано на прием и распределение электроэнергии, максимальная частота которой — 50 Гц. Напряжение не превышает 380 В. Защита отводящих линий реализуется при помощи предохранителей. К важным характеристикам также относятся:

  • базисное напряжение — 380 В;
  • сила тока — 200, 250, 400 А;
  • напряжения в изоляции — 660 В;
  • частота — 50–60 Гц;
  • количество предохранителей — 5–8 штук;
  • стандартизированная сила тока от предохранителей — 63, 100, 250, 400 А.

Критерии выбора

При выборе распределительного щита в первую очередь стоит учитывать его предназначение

Важно знать, какие параметры должны быть у силового оборудования, а также с какими показателями тока придется работать. Одним из важных моментов является тип монтажа: конструкция будет потайной (встроенной), устанавливаться на прочную основу или крепиться к вертикальной поверхности

Климатические условия, в которых будет находиться шкаф распределительный, влияют на степень его защиты.

Выбор навесного распределительного шкафа происходит также согласно проекту, в котором отражены следующие параметры:

  • оснащение рубильниками;
  • линии электропередач;
  • автоматические выключатели;
  • наличие розеток с указанием их количества;
  • осветительные приборы;
  • питание для электрических устройств.

Для телекоммуникационного оборудования выбирают шкаф согласно числу кабелей. Основополагающим параметром является его высота. По типу крепления бывают навесные или напольные варианты. Глубина первых варьируется от 450 до 540 мм, а вторых — от 600 до 1000 мм.

Шкаф распределительный силовой, как навесной, так и напольный, можно подобрать под конкретные параметры. Корпус конструкции является надежной защитой, так как изготовлен из высокопрочного материала. С помощью оборудования осуществляется снабжение пунктов электричеством, учет потребляемой энергии, защита от перегрузок на линии.

Выбирая оборудование, важно знать, с какими показателями тока придется работатьНа степень защиты шкафа оказывают влияние климатические условия, в которых он будет находитьсяДля размещения телекоммуникационного оборудования выбирают шкаф, основываясь на количестве кабелей

Правила выбора

 Распределительные шкафы рекомендуется подбирать с учетом комплексных требований:

по типу — принимается во внимание основное предназначение и требования по оборудованию системы энергообеспечения;
по виду установки — монтаж производится на прочном основании, с креплением на вертикальной плоскости или встроенным в предназначенную конструкцию;
по заданным параметрам тока (напряжение, току короткого замыкания или току номинальному);
по степени защиты, выбранной исходя из эксплуатации в предполагаемых климатических условиях;
по климатическому исполнению.

Выбирать распределительный навесной щиток рекомендуется, основываясь на проектировочное решение, в котором должны присутствовать:

  • рубильники;
  • количество розеток;
  • выключатели и приборы для освещения;
  • питание для электроприборов;
  • кабельные линии.

Количество шкафов распределительных настенных выбирается исходя из суммированного показателя нагрузки. С целью защиты электропроводов от токов короткого замыкания применяют автоматы для переключения на номинальный ток.

Телефонный шкаф следует выбирать по вместимости, исходя из количества размещаемых в нем кабелей. Главным критерием при выборе является его высота, измеряемая в юнитах. Для телефонных кабелей выбирается: шкаф распределительный навесной или напольный. Последние выпускаются размерами глубины 600, 800 или 1000 мм. При необходимости установки источника бесперебойного питания следует выбирать оборудование глубиной от 800 до 1000 мм, а при предполагаемом монтаже АТС или коммутатора можно обойтись 600 мм. Для настенных шкафов заданная глубина — 450, 500 или 540 мм.

Какой лучше

Современными изготовителями выпускаются разные варианты шкафов. В выборе подходящей модели нужно руководствоваться конкретными условиями работы, масштабом подчиненной системы и типом поверхности для размещения

Специалисты, при выборе нужного экземпляра, обращают свое внимание на совокупность параметров:

  • электротехнические характеристики — к ним можно отнести номинальное напряжение или ток, риски коротких замыканий. Токи нагрузки рассчитываются для каждого участка, а затем суммируются. При необходимости устанавливаются дополнительные элементы: автоматические выключатели, пускатели или реле перенапряжения;
  • тип корпуса — учитывается материал, из которого он изготавливается, а также габариты короба. Немаловажным фактором является объем аппаратуры, который нужно разместить в емкости. Здесь нужно начать с составления плана помещения, определения количества розеток, соединительных элементов, типа проводки здания и кабелей;
  • конструктивные особенности — если в шкафу предполагается установка распределительного щитка и электросчетчика, тогда обязательным условием является присутствие в шкафу смотрового окошка;
  • тип установки — например, навесной, напольный и вмонтированный или, как его еще называют, утопленный из-за того, что его встраивают в углубление или нишу в стене;
  • климатический фактор – именно он влияет на особенности конструкции, необходимой для нормального функционирования оборудования и подобающей защиты техники;
  • степень защищенности корпуса. Этот параметр определяется государственными стандартами и определен в соответствии с некоторыми требованиями. Модели различных степеней защищенности отвечают разным условиям эксплуатации. Подобрать подходящий вариант нужно таким образом, чтобы обеспечивал надежную функциональность оборудования в зависимости от вредных окружающих воздействий, например, влажности, запыленности помещения, близости огнеопасных объектов и других. Возможно, потребуется установка уплотняющих прокладок на стыках агрегата.

Выбор электрического распределительного оборудования довольно обширен, поэтому существуют многочисленные критерии выбора. Ни одна бытовая или промышленная система энергоснабжения не может обойтись без электрических шкафов. Они применяются в энергетической, горнодобывающей, металлургической, химической промышленности, в гражданском строительстве и инфраструктуре. При возникновении каких-либо вопросов или сложностей, лучше доверить выбор этой продукции профессионалам.
