Установка телескопических (шариковых) направляющих на выдвижной ящик

Ящики Леграбокс

Ящики Legrabox от Blum впервые были показаны порядка пяти лет назад на кёльнской выставке interzum 2011.

Рис. 26. Ящик Леграбокс от Blum

Вначале ящики Legrabox позиционировались как элитная продукция, которая была недоступна простому смертному мебельщику. Дело тут было вовсе не в цене, а цена, кстати, наивысшая в сравнении с другими системами выдвижения, а в сложности и точности изготовления остальных деталей из ДСП, точности фрезеровки дна ящика, точности сверления боковых стенок корпуса и фасадов. Поэтому, ящики Legrabox предлагались мебельным предприятиям, которые производят мебель высокого класса.

Рис. 27. Ящик Леграбокс

Сейчас ящики Леграбокс доступнее, но это не значит, что к монтажу ящиков можно подойти «спустя рукава» и как результат сложится негативное представление о системе выдвижения Legrabox.

Рис. 28. Ящик Леграбокс со вставками из дерева на боковых царгах

Подробнее о ящиках Legrabox.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы

Рекомендую начинать разметку положения крепежа направляющих с нижнего ящика. В зависимости от высоты фасада зазор между дном тумбы и ящиком может составлять 10-30 мм.

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.

Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.

Шаг 4 — выставление равномерных зазоров на фасадах

Далее фиксируют их на двухсторонний скотч.

Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

Шаг 6 — крепеж фасада выдвижного ящика на саморезы

Теперь можно переходить к финишу — установке ручек. Вот и все, что нужно знать о том, как установить направляющие выдвижного ящика своими руками. Рекомендую ознакомиться и с тем, как рассчитать размеры выдвижного ящика для самостоятельного изготовления.

Преимущества и недостатки метабоксов

Метабоксы для кухни отличаются:

вместимостью, достигающейся за счет минимальной толщины боковой стенки;

• прочностью. Дно метабокса, как правило, изготавливается из ДСП размером 16 мм, что позволяет нагружать ящик до 35 кг;
• удобством использования. Направляющие выдвижной системы располагаются в верхней части ящика, что исключает возможность расшатывания, выпадения и так далее;
• простотой сборки и монтажа. Установка ящика может быть произведена самостоятельно с минимальным набором инструментов. Регулировка системы также не требует наличия специальных навыков.

Наиболее существенным недостатком системы является невозможность изготовления ящиков большой глубины. В некоторой степени решить данную проблему позволяет установка дополнительных элементов – рейлингов, фиксирующихся к задней стенке ящика и фасаду.

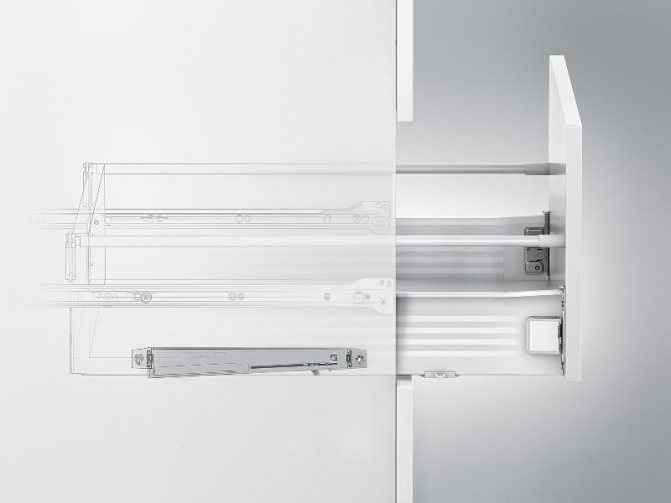

Метабокс, дополненный рейлингами

Как подобрать метабокс

При выборе выдвижной системы метабокс следует учитывать:

• габаритные размеры ящика и дополнительных комплектующих;
• комплектацию системы;
• производителя.

Определение размеров

Чтобы собрать метабокс, выдвижную систему необходимо дополнить:

• дном;
• фасадом;
• задней стенкой.

Расчет размеров указанных элементов производится по следующим формулам:

1. ширина днища определяется как разница между внутренней шириной мебельного корпуса и значением в 31 мм (что требуется для размещения направляющей);
2. длина днища = длине выбранной системы метабокс – 1 мм;
3. ширина задней стенки ящика и фасада определяется как разница между внутренней шириной мебельной секции и параметром в 31 мм;
4. длина фасада и задней стенки = высоте метабокса – 15 мм.

Правила проведения расчета размеров комплектующих

Для самостоятельного расчета можно воспользоваться не только представленными формулами, но и специализированными программами, располагающимися на сайте производителя мебельной фурнитуры. Например, крупнейший производитель выдвижных систем для ящиков – компания Blum – предлагает программу DYNAPLAN.

Рабочее окно для проектирования мебели от компании Блюм

Выбор комплектации

Помимо габаритных размеров при выборе системы необходимо учитывать и комплектацию. Стандартные ящики могут дополнительно комплектоваться:

• рейлингами, позволяющими увеличить высоту боковой стенки и, соответственно, вместимость ящика;
• системой плавного закрытия. Ящик с доводчиком при закрытии не стукается о каркас, что исключает возможность образования трещин (сколов и так далее) и продлевает срок службы мебели;

Ящик-метабокс с системой плавного закрывания на днище

При выборе метабокса с доводчиком необходимо при проведении расчетов высоту проема увеличить на 3 мм, так как система плавного закрывания устанавливается на днище ящика.

системой разделения внутреннего пространства ящика для хранения мелких предметов. По аналогии с рейлингами существуют внутренние системы, позволяющие разделить пространство ящика на несколько более маленьких ячеек. Такие системы используются для хранения баночек, кухонных принадлежностей, носков и так далее.

Системы для разделения внутреннего пространства в ящике

Популярные производители

Не менее важно при выборе выдвижной системы определиться и с компанией производителем, так как именно от изготовителя зависят такие параметры, как:

• качество;
• надежность;
• срок использования;
• ремонтопригодность;
• взаимозаменяемость компонентов.

Наиболее популярными производителями выдвижных систем, в том числе и метабоксов, являются:

1. австрийская компания Blum.Основными преимуществами производителя являются:

• изготовление высококачественных и высокотехнологичных выдвижных систем в соответствии с пожеланиями пользователей;
• постоянная поддержка клиентов. На сайте изготовителя располагаются удобные сервисы для проведения расчетов выдвижных систем, инструкции по сборке ящиков, онлайн-консультант;
• разнообразие моделей. Наибольшей популярностью пользуются системы длиной 500 мм;

Размеры метабоксов Блюм

наличие ящиков с возможностью полного выдвижения, что делает процесс использования системы более удобным.

Среди недостатков можно выделить относительно высокую стоимость продукции Блюм, что полностью перекрывается качеством и длительностью использования.

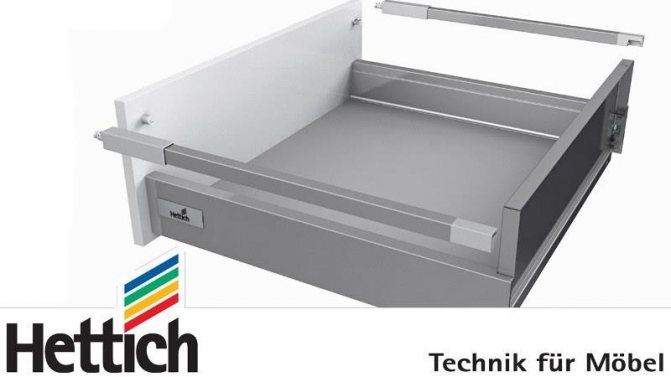

1. немецкая компания Hettich. Цена на выдвижные системы также высокая, но разнообразие моделей, высокое качество, поддержка клиентов в режиме онлайн позволяют отдать предпочтение именно фирме Хеттих.

Фурнитура от германского производителя

Качественная мебельная фурнитура по более приемлемым ценам изготавливается:

• польской компанией GTV. Основное отличие – изготовление метабоксов увеличенной длины (до 750 мм);
• итальянской компанией Fgv. Преимуществом производителя является простота сборки конструкции метабокса;

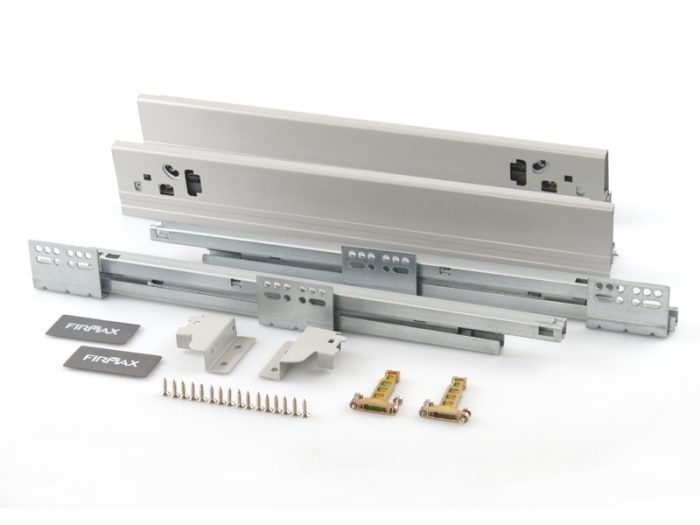

• российских компаний Боярд и Firmax, выпускающих качественную фурнитуру по самой низкой стоимости.

Схема установки направляющих скрытого монтажа

Разметку на боковинах производим опираясь на высоту шефлотов. Линию крепления следует чертить минимум на 45 мм выше от дна тумбы или края нижнего шефлота. Не забывай, что ширина боковины должна быть на 10 мм больше длины направляющей.

В инструкции указано, что крепить направляшку надо в четвёртое отверстие на глубину 37 мм. Закрепив таким образом, шефлот не плотно прижимался к торцам боковины. Сместил на 39 мм и зазор исчез. Использовал Боярдовские направляющие скрытого монтажа.

Как быстро и ровно закрепить фасад на ящик с направляющими скрытого монтажа.

Для этого необходимо выполнить присадку под эксцентрик и на отверстие в торце наклеить небольшой кусок двустороннего скотча. Затем выставить фасад и приклеить его к ящику.

Резким движением отдёргиваем фасад от ящика. Скотч остаётся на фасаде, т.к. площадь соприкосновения с фасадом у скотча больше, чем с торцом ящика. След отверстия остаётся на скотче. Керним, убираем скотч и делаем присадку.

Теперь Вам известно то же, что знаю я. Вы способны установить направляющие скрытого монтажа без лишних движений. Система очень проста и не требует умственных усилий. Выполняйте инструкции и наслаждайтесь плавностью хода!

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас, эксперт в мебельных вопросах

Ре́кун Дмитрий.

Установка шкафа – дело непростое, особенно когда не знаешь, как и куда устанавливать некоторые комплектующие к данному предмету интерьера. Вспомогательными деталями могут быть, например, шариковые направляющие для выдвижных ящиков. Как установить их знает далеко не каждый, а тем временем без них не получится сделать полноценное место для хранения одежды и каких-либо иных принадлежностей. В этом материале подробно поговорим о том, из каких деталей состоит механизм шариковых направляющих, и как эти комплектующие установить на предназначенное для них место.

Шариковые направляющие для выдвижных ящиков: как установить

Виды направляющих для ящиков

При изготовлении мебели не обойтись без фурнитуры: ручек, петель, ножек и т. д. Также широко используются системы, позволяющие легко выдвинуть ящики и оптимизировать рабочую зону.

Направляющие — механизмы, предназначенные для быстрого и комфортного извлечения ящиков из различных видов мебели. Производителями выпускаются несколько типов приспособлений, различающихся принципом действия и способом крепления, полным или частичным выдвижением и стоимостью.

Направляющие для ящиков бывают различных типов

Роликовая фурнитура

Этот вариант направляющих появился на нашем рынке еще в конце 20 века. Использующиеся до тех пор конструкции-салазки для передвижения мобильных частей мебели морально устарели. Для того периода изобретение металлических направляющих, по которым передвигались ящики, можно было считать настоящим прорывом.

Состоит механизм из двух планок, одна их которых закрепляется на внутренней боковине мебели, например, стола, а вторая — на самом ящике. Длина направляющих варьируется в пределах 25…60 см (можно найти и планки длиной 80 см). Основным элементом конструкции является сам ролик, по которому перемещается планка.

Одна из планок крепится на внутренней боковине мебели

Так как материал, из которого сделан ролик — пластмасса, для передвижения массивных ящиков он не предназначен. К тому же при движении слышен шум. С течением времени фурнитура изнашивается. Ухудшается плавность хода. Из-за тяжести выдвигаемых ящиков могут выворачиваться края желоба, из-за чего при перемещении планки ролик вылетает и ящик падает. Однако такого типа направляющие совсем недорого стоят, их легко зафиксировать на мебели самостоятельно, а, в случае необходимости, и отремонтировать.

Направляющие для ящиков роликовые

Основные причины, приводящие к выходу механизма из строя, допущенные при установке направляющих.

1. Многие сборщики не закручивают верхний саморез. В результате планка деформируется и ролик отгибается под тяжестью ящика.

Нередко верхний саморез не закручивают

Модельный ряд роликовых направляющих

Направляющие с телескопическим принципом действия

Для передвижения ящиков также устанавливаются две направляющие. Однако, в отличие от предыдущего варианта, планки вставляются друг в друга, то есть зафиксированы и сверху, и снизу. Для их перемещения используется целая система шариков (подшипниковый механизм), причем они — металлические, что уже является значительным преимуществом.

Основная часть телескопических направляющих состоит из трех частей: ответной, средней и основной.

Направляющие с телескопическим принципом действия

Монтаж телескопических направляющих

Цены на модельный ряд телескопических направляющих

Помимо двух рассмотренных вариантов направляющих, в последнее время получили распространение более совершенные системы — метабоксы и тандембоксы:

метабоксы (металл-боксы) — роликовая система, отличающаяся наличием дополнительных боковых стенок, изготовленных из металла высокой прочности, и двух опорных элементов. Такая конструкция позволяет повысить грузоподъемность ящиков до 30 кг. Некоторым плюсом можно также считать уменьшение расхода материала, так как направляющие сами являются боковинами. Материал для производства приспособлений — сталь (стандартная ее толщина — 1,2 мм), которая покрывается износостойкой эмалью. Ролики, как и у обычных направляющих, изготовлены из пластмассы, но они рассчитаны на тысячу циклов выдвижений/закрываний;

тандембоксы (механизмы — тандемы) производятся по индивидуальным параметрам и оснащены металлическими или стеклянными боковыми стенками и трубчатым релингом. Выдвижение ящиков осуществляется посредством шариковых направляющих, превосходящих по своим характеристикам роликовые.

Система позволяет выдерживать нагрузки до 60 кг. Передвижение ящиков производится без шума, их можно выдвигать полностью, что обеспечивает полный доступ к содержимому и хороший его обзор. Конструкция — долговечна, проста в установке и отличается большим ассортиментом для разных типов мебели.

Основные ошибки при установке

Не ошибается тот, кто ничего не делает, но, что ошибки можно и нужно избегать. А учиться будем на чужих ошибках. Сборка конструкции – финальная часть, для которой важны владение инструментами и внимательность. Основные неточности допускаются на стадии расчетов и нанесения разметки. К наиболее распространенным относятся:

• не учитывается глубина вхождения направляющей внутри ниши;
• не остается зазора между фасадами ящиков или между фасадом и верхней частью конструкции;
• неправильный расчет размеров короба;
• неточный замер расстояния от нижней кромки фасада до днища ящика.

Необходимо оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика. Во время монтажа, главное, установить левую и правую части направляющих на одинаковой высоте, чтобы избежать перекоса. Рейки для скрытого монтажа требуют очень точной подгонки.

К выбору подвижной фурнитуры следует подходить с учетом конструктивных особенностей мебели и личных пожеланий. Если хотите, чтобы механизм проработал подольше, откажитесь от самых дешевых предложений. По характеристике цена-качество, приемлемым вариантом являются шариковые, выдвижные механизмы.

Минимально толщина металла должна равняться 1 мм, но лучше выбирать конструкции с толщиной не меньше, чем 1,2 мм. Это позволит легко справляться с высокими нагрузками и обеспечит длительную эксплуатацию.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Процесс монтажа

Как установить механизм зависит, в целом, от типа выдвижной системы.

Чтобы выполнить монтаж стандартной шариковой направляющей на боковину внутреннего ящика, потребуется:

1. Прежде всего, разобрать направляющую. По обыкновению рельс и каретка объединены между собой стандартным фиксатором – простой защелкой. Чтобы разобрать деталь, требуется надавить на защелку и вытянуть каретку.
2. Пометить маркером область установки системы на выдвижном ящике и основном каркасе мебели.
3. Закрепить каретку на ящике, а рельс на каркасе.
4. Затем скрепить составляющие. Скрепление выполняется посредством саморезов, в заблаговременно подготовленных отверстиях.
5. Далее ящик требуется вставить в основной каркас мебели, объединив, таким образом, обе части направляющей.

Важно отметить, что замена данной детали выполняется аналогичным образом, сразу после демонтирования предыдущего оборудования, которое уже устарело либо пришло в негодность. Детали можно изучить в видео

Недостатки выдвижных ящиков

Перечисляемые ниже недостатки будут относится не столько к слабым сторонам самой конструкции, сколько к особенностям ее изготовления, которые важно учитывать перед началом работ. К таким особенностям относятся следующие:

стоимость. Логично предположить, что выдвижные ящики за счет дополнительных деталей обходятся в среднем дороже, чем ящики для традиционных шкафов, не предполагающих усложненные механизмы

В создании выдвижных шкафов очень важно обзавестись качественной фурнитурой, которая стоит недешево, однако обеспечивает ящику долгую жизнь и корректную работу;
Качество фурнитуры во многом определяет качество будущего выдвижного ящика

уменьшение площади ящика. Перед тем, как приступить к изготовлению выдвижного ящика важно отдавать себе отчет в том, какой материал вы будете использовать

При обращении к ДСП важно учитывать то, что его толщина повлияет на свободное пространство, немного уменьшив его по сравнению с ожидаемыми цифрами;
временные затраты. Выдвижные ящики требуют больше времени на изготовление, в особенности – если вы сталкиваетесь с ними впервые. Даже профессионалам требуется потратить немало усилий на то, чтобы создать качественную конструкцию, которая сможет прослужить как можно дольше.
Сборка выдвижного ящика требует больших хлопот и временных затрат, однако результат того стоит

Направляющие для ящиков

С тех пор, как в мебельном производстве появились устройства, обеспечивающие легкое и мягкое перемещение выдвижных элементов, они постоянно претерпевают изменения конструкции, улучшая свой функционал.

Нагрузка, которую выдерживают роликовые направляющие, составляет 25 кг.

Наибольшую популярность приобрели направляющие роликового типа. Простая конструкция и монтаж позволяют легко снимать ящик с направляющих, что очень удобно для поддержания его чистоты и поиска потерянных вещей. Недостатки – шумный ход, сложность с подбором цвета, требовательны к обслуживанию.

Останавливая свой выбор на роликовых направляющих, важно учитывать их толщину: чтобы они служили долго, она должна быть от 1,2 мм. Более сложные по конструкции, монтажу и большей стоимости механизмы с шариковым подшипником

Они работают бесшумно, обладают плавным ходом, хорошо справляются с большой нагрузкой. Различаются по конструктивным особенностям:

Более сложные по конструкции, монтажу и большей стоимости механизмы с шариковым подшипником. Они работают бесшумно, обладают плавным ходом, хорошо справляются с большой нагрузкой. Различаются по конструктивным особенностям:

• имеют доводчик и демпфер;
• со скрытым монтажом;
• телескопические, для полного открытия;
• с действием обратной направленности.

Тандембоксы – сложная конструкция, которая представляет собой и направляющую, и боковую стенку ящика. Такие системы отличаются рядом преимуществ:

• долговечность;
• идеальность в работе;
• на них установлен демпфер и доводчик.

За счет прекрасных эксплуатационных характеристик обеспечивается легкость использования изделий и долгий срок их службы.

Недостаток – высокая стоимость.

Как просто сделать двери купе своими руками в домашних условиях

Создателем и непосредственно владельцем бренда Фирмакс выступает компания ТБМ. Это отечественная, то есть российская компания, которая поставляет комплектующие, фурнитуру, стеклопакеты, двери и окна в страны СНГ, Европу, Азию и пр. При этом основные мощности компании располагаются на территории Китая. Также есть несколько заводов в Европе и Индонезии.

Основали предприятие в Москве еще летом 1993 года. Изначально в состав организации входило всего 5 человек. Но за 2 год им удалось создать целую сеть своих филиалов, складов и представительств, выйдя за рамки России, и переместившись также в СНГ. Создавались дочерние компании, функционирующие в Самаре и столице Беларуси.

В настоящий момент у ТБМ насчитывается более 60 филиалов и около 100 представительств в регионах на территории 7 государств, среди которых:

По состоянию на лето прошлого года в штат компании входило 2,5 тысячи человек. А их склады занимают суммарную площадь в 130 тысяч квадратных метров.

Видео: установка направляющих на выдвижные ящики

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики направляющих предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится регулировать и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

Если вы читали предыдущие посты этого блога относительно разметки под эту фурнитуру, то, наверное, заметили, что размечаем мы ось на выдвижном ящике, относительно которой будем крепить часть направляющей – строго по центру ящика.

Так проще рассчитать разметку под крепление.

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

• Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
• Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.

Да, на той части направляющей, которая крепится к боку ящика, есть только два регулируемые отверстия (вверх-вниз, вперед-назад), которые находятся в передней его части.

Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте шариковые направляющие правильно, используя все возможности, для их регулировки.

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.
