Раздвижные двери своими руками

Как отрегулировать дверь-купе

Последний шаг монтажа — регулировка полотна. Инструкция тут не сложнее, чем по самой установке:

Обратите внимание на нижнюю часть полотна: под пыльниками, с обеих сторон вы увидите парочку болтов. Первый — фиксирующий, с помощью которого закрепляется нужное положение колесиков. Второй — регулировочный, с помощью которого возможно как поднять, так и опустить нужный край.
Регулировка заключается в подкручивании этих двух болтов — процедура позволяет поместить полотно в самое правильное расположение относительно уровня, что и обеспечивает полное открытие/закрытие, не позволяет купейной двери самопроизвольно двигаться.
Отведите полотно до упора, определите, где находится зазор

Если внизу, то правый ролик опустите вниз. Если вверху — наоборот, приподнимите ролик. При регулировке левым роликом выполните процедуру наоборот.
Ослабьте стопор-фиксатор и вращайте регулировочный винт до момента, пока полотно не пристанет плотно к торцу проема по всей своей длине.
Последний шаг — зажмите фиксирующий болт.

Второй — регулировочный, с помощью которого возможно как поднять, так и опустить нужный край.
Регулировка заключается в подкручивании этих двух болтов — процедура позволяет поместить полотно в самое правильное расположение относительно уровня, что и обеспечивает полное открытие/закрытие, не позволяет купейной двери самопроизвольно двигаться.
Отведите полотно до упора, определите, где находится зазор. Если внизу, то правый ролик опустите вниз. Если вверху — наоборот, приподнимите ролик. При регулировке левым роликом выполните процедуру наоборот.
Ослабьте стопор-фиксатор и вращайте регулировочный винт до момента, пока полотно не пристанет плотно к торцу проема по всей своей длине.
Последний шаг — зажмите фиксирующий болт.

Монтаж дверей-купе

Есть разные модели раздвижных дверей-купе. Они могут немного отличаться конструкцией, но общие правила сборки и установки аналогичны.

Предварительно необходимо выполнить следующие требования:

1. Выровнять стены входного проема, чтобы не пришлось приобретать дверное полотно больших размеров, способное скрыть все изъяны;
2. Стены входа должны иметь повышенную несущую способность;
3. Входной проем должен быть полностью отделан: заштукатурен, окрашен или покрыт прочей финишной отделкой.

Сборка полотна

После подготовки проема можно приступать к сборке межкомнатного дверного блока. Предварительно необходимо на торцы дверного полотна установить ролики. Каждый производитель для своей модели предлагает пошаговую инструкцию сборки и монтажа. Поэтому ролики могут фиксироваться от угла полотна на расстоянии монтажной пластины или на 1/6 длины торцевой части полотна.

Монтаж роликов

Ролики обязательно центруются, т.е. они должны быть расположены на одинаковых расстояниях. Для этого с помощью пластины на торцевой части полотна отмечаются места фиксации роликов и делаются отверстия. При этом берется сверло диаметром меньшим на 1 мм от диаметра саморезов.

Далее пластины закрепляются саморезами, длина которых подбирается в зависимости от массы дверного полотна. Крепежные элементы не должны быть короче 7 см. Чтобы не возникало излишних напряжений, саморезы рекомендуется закручивать четко перпендикулярно основанию.

В закрепленные пластинки вставляются опорные элементы для роликов. Их фиксация осуществляется на боковой поверхности с помощью крышки. Далее необходимо платформы для роликов зафиксировать на штырях, концы которых имеют для этого резьбу.

Закрепление фурнитуры

Перед тем, как полотно двери будет устанавливаться в проем, рекомендуется установить замок и ручки. В данном случае используются специальные элементы фурнитуры врезного типа. Если в комплект поставки дверного блока входят ручки и затворные механизмы, тогда под них уже подготовлены места установки.

Если же полотно и фурнитура приобретались отдельно, тогда все необходимые выемки и отверстия необходимо выполнять самостоятельно с помощью стамески и электродрели. При этом обязательно делается предварительная разметка участков фиксации элементов фурнитуры.

Установка направляющей

Когда ролики уже установлены и закреплены на полотне двери намного легче определить место крепления направляющих элементов дверной конструкции. В подобной ситуации четко понятно, на какой высоте размещать нижнюю грань направляющей рельсы для роликов.

Наиболее удобный вариант фиксации рельсы – на деревянный прямоугольный брус, минимальное сечение которого должно составлять 5х7 см, а длина равна ширине дверного полотна, умноженной на 2, плюс дополнительные 5 см. Направляющие рельсы должны иметь аналогичную длину.

Направляющая крепится к брусу минимум 3 саморезами: 2 по краям, с отступом 10 см, 1 в центре (мест фиксации может быть больше, но не меньше трех). При этом необходимо использовать только саморезы, длина которых не меньше 8 см.

Далее брус с рельсом накатывается на ролики полотна, двери приставляются к проему, на стене делается разметка для закрепления направляющей конструкции. Обязательно необходимо добавить около 1 см, чтобы нижняя часть полотна не соприкасалась с половым основанием. А если планируется дополнительная укладка напольного покрытия, тогда необходимо учесть также его толщину. Крепежных элементов должно быть минимум 4.

После нанесения линии на стену для установки направляющей сначала сверлятся дырки в деревянном брусе. Затем он прикладывается обратно к стене по отмеченной линии и через сделанные отверстия с помощью гвоздя отмечаются места для сверления отверстий в стене. Если стена позволяет, для крепления направляющих брусьев рекомендуется использовать анкерные болты или саморезы длиной 12 см.

После закрепления бруса с рельсом над входным проемом можно подвешивать дверное полотно. Для этого ролики вставляются в рельс, после чего его края блокируются прижимными винтами. А на половом основании монтируется флажковый ролик, чтобы предупредить отклонение двери по вертикали. На этом этапе можно считать установку раздвижной конструкции завершенной.

Как сделать раздвижные двери

Прежде всего, человек определяет для себя, какой вид раздвижной двери ему больше всего нравится. А разобраться ему в тонкостях монтажа поможет рассмотрение самой простой конструкции, каковой является одностворчатая раздвижная дверь:

1. Начинают с измерения высоты двери от уровня пола. К полученному значению приплюсовывают примерно 20 миллиметров, которые приходятся на зазор между дверным полотном и поверхностью пола. Но, надо учесть еще размеры направляющей вместе с роликовым механизмом. Получив, таким образом, общую высоту, её значение указывают на стене два или три раза в виде меток. Метки можно поставить, поступив еще проще: приставить к дверному проему полотно, добавить размеры, приходящиеся на механизм и направляющую. Если при установке направляющей имело место даже незначительное отклонение от горизонтальной прямой линии, то в дальнейшем будет происходить выкатывание дверей тогда, когда, как говорится, их об этом не просят.
2. Чуть ниже проведенной линии дюбелями крепится направляющая. Как альтернативный вариант, её можно зафиксировать деревянным брусом или кронштейнами. Иногда приходится крепить две направляющие – на потолке и полу. Последнее относится к случаю высоких дверей-купе.
3. Измерив длину дверного проёма, к ней добавляют точно такое же значение и еще почти 50 мм. Именно такой должна быть длина направляющей, которая будет обеспечивать устойчивость раздвижных дверей.
4. После вставки крепежных болтов в роликовые каретки собранные механизмы вводятся в направляющую (или направляющие, если створка не одна).
5. С некоторым интервалом размещают скобы для поддержки роликовых кареток. Расстояние между ними выбирают в пределах от 3-х до 5-ти мм.
6. На завершающем этапе понадобится помощь напарника, который должен приподнять дверное полотно, обеспечив возможность установки его в нужное место. Пока товарищ держит дверь надо быстро подкрутить болты, регулировкой который так же достигается горизонтальность двери.
7. Управившись с установкой можно переходить к дверной фурнитуре и креплению наличников, доборов для обрамления, декоративной планки, прикрывающей роликовый механизм.

Раздвижная дверь своими руками делается нелегко. Следует это учитывать, если хочется проявить свое мастерство.

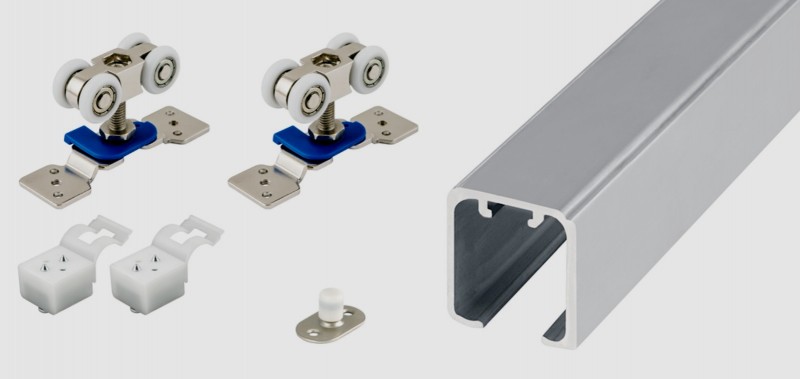

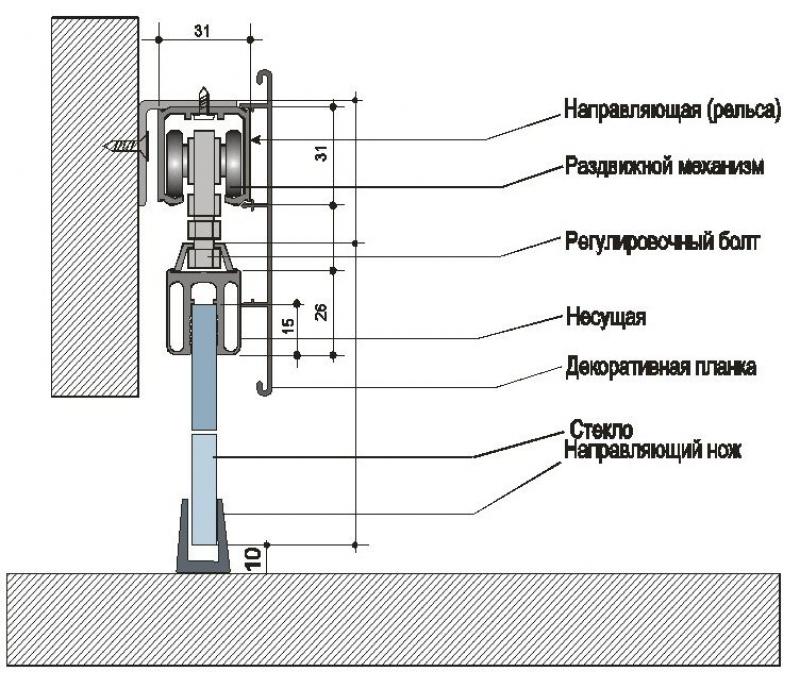

Механизм раздвижных дверей

Любые подобные системы работают по схожему принципу. Движение обеспечивается за счет перемещения роликов, которые устанавливаются на само полотно, по направляющим, которые крепятся к стене, а иногда и к полу. Схематично, это выглядит так:

изображение с сайта nash-remont.com

При этом различия будет в нагрузке, которую способен выдержать механизм, количестве конструктивных деталей, их расположении.

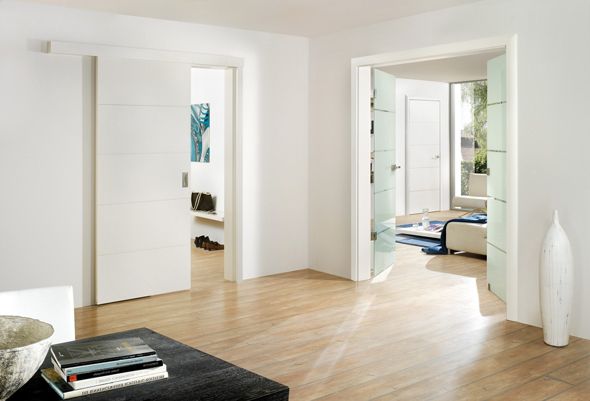

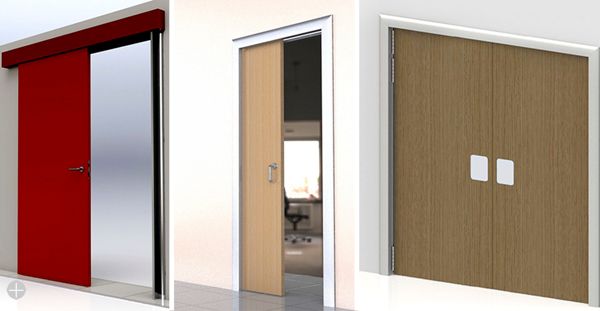

Механизм может быть подвесной и рельсовый. В первом случае используется одна или несколько направляющих, которая крепится только к стене или потолку, а снизу движение контролируется дополнительным колесиком.

При рельсовом механизме ходовые элементы устанавливается как сверху, так и снизу полотна, т.е. нижнее колесо также движется по рельсе. Это обеспечивает большую устойчивость конструкции, поэтому ее можно рекомендовать для тяжелых дверей. Однако надо следить за состоянием паза на полу, регулярно очищать его и не допускать попадания пыли и мусора.

изображение с сайта dverca.in.ua

Разные материалы имеют разный вес, соответственно одностворчатая система из МДФ будет существенно отличаться от двустворчатой из стекла по этому параметру. Исходя из таких особенностей, выбирается определенное количество раздвижных комплектов.

При установке каскадных конструкций, для каждого полотна надо установить свою направляющую.

Установка раздвижных дверей своими руками

Итак, когда вы определились с тем или иным видом конструкции на роликах, приобрели инструменты и фурнитуру, можно приступать и к монтажу. Мы его рассмотрим на примере наиболее простой конструкции с одной створкой, которая в плане монтажа самая простая. Многие ключевые моменты установки актуальны и для других видов раздвижных дверей.

Этапы работы по монтажу дверей на роликах такие:

• Делаем разметку для направляющих. Это можно сделать по-разному. В первом случае измерьте высоту двери от пола рулеткой и прибавьте к показателю порядка 20 мм в качестве зазора между полотном и полом. Затем к полученной цифре прибавьте еще высоту механизма на роликах и направляющей. И только потом ставьте метки на стене, соединив их линией. Во втором случае полотно нужно приставить к проему и поставить метки по верхнему краю. А затем к ним нужно прибавить высоту роликового механизма с направляющей. Помните, что перед установкой направляющей следует убедиться в том, что метки сделаны строго по горизонтали. Используйте для этой цели уровень;
• По установленной линии ставим направляющую, чтобы она располагалась прямо под ней. Крепить ее можно по-разному, тут все зависит от конструкции. Некоторые направляющие можно прикреплять к стене дюбелями, другие крепятся на кронштейны или брусья. При этом направляющая должна находиться на определенном расстоянии от стены, чтобы конструкция не цеплялась за проем или наличники при открывании. Направляющие нужно очень внимательно подбирать и правильно устанавливать в зависимости от типа двери. Например, для дверей-купе их нужно крепить и к потолку, и к полу. А чтобы дверь не отпала, размер направляющей должен превышать размер проема вдвое с зазором порядка 5 см;
• После того как вы закрепили направляющую, поставьте крепежный болт внутрь каретки с роликами и заведите весь механизм внутрь направляющей. Для конструкции с одной створкой потребуется два ролика, а вот для каскада или гармошки нужно больше роликов для каждой створки;
• Поставьте для кареток скобы вверху полотна. Закрепить их нужно, отступив от края двери примерно 5 мм. При установке стеклянных конструкций крепеж состоит из двух металлических лапок, которые сжимают стекло между собой и стягиваются винтами. Кроме того, не забывайте, что для стекла направляющих тоже потребуется две – вверху и внизу;
• После установки роликов и их крепежей, устанавливаем дверное полотно. Его нужно приподнять и вкрутить в скобы вверху болты. Лучше всего это делать вдвоем, чтобы один приподнял и держал дверь, а второй в это время смог закрутить болты. Далее проверьте дверь на горизонтальность и выровняйте ее, если в этом есть необходимость, посредством подкручивания болтов;
• С помощью доборов и наличников спрячьте проем и откосы;
• Поверх роликового механизма навесьте декоративную планку, тем самым спрятав его от глаз;
• Установите на двери всю нужную фурнитуру.

В случае, когда вы планируете своими руками ставить двери с нишей в стене, то тут работа будет более сложной. В частности, вам будет нужно сделать перегородку на основе листов из гипсокартона, а в нее потом будет заезжать сама дверь. А для конструкций с напольной направляющей придется в полу сделать канавку с помощью перфоратора.

Если подобных вещей в работе не предвидится, то установка раздвижных дверей своими руками не будет для вас слишком сложной. Их самостоятельно поставить сможет практически каждый, вооружившись необходимыми знаниями и приготовив для работы все необходимое.

Как снять дверь купе?

Способы снятия створки зависят от типа раздвижной системы. Если сверху стоят ролики с одним колесом, а снизу направляющий нож, то полотно слегка приподнимают, чтобы нож вышел из паза. Низ оттягивают на себя. Под наклоном полотно опускают на пол. В это время из направляющей должны выйти ролики.

Если сверху и снизу створки стоят двойные ролики, то сначала откручивают ограничители. Дверное полотно просто выкатывают из направляющей. Раздвижные системы премиум класса оснащены доводчиком. Крепление механизма откручивают только от полотна. Доводчик остаётся висеть на дверной коробке.

Раздвижная система удобна в использовании и легко устанавливается. При соблюдении правил эксплуатации качественные ролики прослужат долгие годы.

Гармошка

Складывающаяся дверь-гармошка удобное решение при небольших габаритах помещения. В открытом состоянии не занимает много места и не препятствует движению или обзору. Складывание двери происходит при движении створок на специальных роликах.

Дверные полотна получили название ламели. Принцип складывания напоминает работу жалюзи. Но если для жалюзи используются мягкие материалы, то для изготовления дверей могут быть использованы деревянные, пластиковые или алюминиевые материалы.

Разновидностью двери-гармошки является дверь-книжка. В этом случае используется две створки. По конструктивным особенностям они больше напоминают ширму, чем полноценную дверь.

Рейтинг конструкций среднего ценового сегмента

Eclisse Milan U Osemr

Продукция от итальянского производителя, который большое внимание уделяет качеству ее изготовления. Изделия пользуются огромной популярностью во всем мире

Охотно приобретаются они и отечественными пользователями. Отличаются уникальными эксплуатационными характеристиками. Выдерживают большие нагрузки. Впишутся в любое дизайнерское решение.

Средняя цена – 5930 рублей.

система для раздвижных дверей Eclisse Milan U Osemr
Достоинства:

• долговечность;
• высокое качество сборки;
• добротность используемых материалов;
• тихий ход;
• надежность;
• универсальность;
• безопасность.

Недостатки:

отсутствуют.

Elegance Wood

Идеальный вариант для раздвижных межкомнатных дверей. Поможет сохранить много свободного пространства. Максимально допустимая нагрузка – 120 кг. Производитель предоставляет на свою продукцию гарантию в 10 лет. В комплект входят стопоры, маскировочная планка, заглушки, ролики, скобы для крепления к стеновой поверхности. Направляющие анодированные. Отличаются не только прочностью, но и привлекательностью внешнего вида. Подойдут под любой интерьер помещений.

Цена покупки – 9547 рублей.

система для раздвижных дверей Elegance Wood
Достоинства:

• практичность;
• эффективность;
• привлекательный внешний вид;
• качество сборки и используемых материалов;
• выдержит существенные нагрузки;
• положительные отзывы;
• соотношение цены и качества.

Недостатки:

не выявлены.

Openspace Standart Glass

Комплект выпускается для двух или одного раздвижного полотна. Максимально допустимая нагрузка – 80 кг. В наборе имеется анодированная алюминиевая направляющая, ролики, крепления зажимов для стекол, стопоры, нижний проводник и скобы для крепления. Количество элементов зависит от числа полотен. Это влияет и на стоимость продукции. Реализуется во всех специализированных торговых точках. Можно заказать и в интернет – магазине, только убедившись в порядочности поставщика.

Цена покупки – от 17183 рублей.

система для раздвижных дверей Openspace Standart Glass
Достоинства:

• долгий срок службы;
• тихий ход;
• практичность;
• качество используемых материалов;
• возможность самостоятельной установки;
• универсальность;
• привлекательный внешний вид.

Недостатки:

на четыре полотна не предназначены.

Armadillo Supervision-100 (HX/23 With Soft Close)

Страна происхождения изделия – Китай. Однако, производитель контролирует качество продукции на всех этапах, поэтому брак на прилавки магазинов практически не поступает. Вес системы – 8337 грамм. Конструкция открытого типа. Используется для установки раздвижных межкомнатных дверей и перегородок. Имеются доводчики масляно-пружинные, в количестве двух штук. Открывание и закрывание происходит тихо и плавно. Система из оцинкованной стали покрашена в черный цвет. Сочетается с любым дизайнерским решением, украшая и дополняя его. Идеальный вариант для минималистичного направления LOFT и альпийского шале. Рабочий ресурс – 80000 циклов. Предназначен для полотен толщиной от 35 до 45 мм. Максимальная нагрузка – 100 кг. Направляющие длиной 2000 мм. В наборе присутствуют два доводчика.

система для раздвижных дверей Armadillo Supervision-100 (HX/23 With Soft Close)
Достоинства:

• стильность дизайнерского решения;
• простота установки;
• плавность хода;
• бесшумная работа;
• экономия свободного пространства;
• универсальность;
• практичность;
• можно отрегулировать по высоте;
• дополнительных элементов покупать не нужно.

Недостатки:

отсутствуют.

Armadillo Hidden-40 (с профилем)

Комплект раздвижных механизмов производится итальянской компанией. Рассчитан на установку деревянных межкомнатных дверей, вес которых не превышает 40 или 80 кг (в зависимости от выбранной модели). Ширина направляющих – 1150 мм. Толщина створок не должна превышать 40 мм. Посредством доводчиков можно обеспечить тихий и плавный ход. Снизу и сверху ролики оснащены подшипниками, что позволяет сделать процесс скольжения практически бесшумным. Большой диапазон регулировок. Подходит даже для крепления к не совсем ровной поверхности. Направляющие дополнительно приобретать не стоит. Они идут в комплекте. Вес – 2,4 кг. Число циклов – 100000. Поступает на реализацию в картонной упаковке. Производитель предоставляет гарантию в течение 2 лет.

Средняя цена – 18427 рублей.

система для раздвижных дверей Armadillo Hidden-40 (с профилем)
Достоинства:

• существенный рабочий ресурс;
• качество сборки и используемых материалов;
• надежность;
• долговечность;
• практичность;
• тихий ход;
• безопасность;
• удобство в использовании;
• брак в продажу не поступает;
• есть регулировка по высоте;
• доводчики на обе стороны.

Недостатки:

не установлены.

Установка раздвижных межкомнатных своими руками

Эапы работы по установке межкомнатных раздвижных дверей

Итак, начинаем работу. Производим на стене разметку будущей двери и оставляем необходимые метки (для этого используем обычный мелок) для последующего крепления направляющих. Заметим, что нижний направляющий профиль следует углубить в пол. В противном случае, ваша дверь придаст лишних хлопот — через нижний профиль будут все спотыкаться. Конечно, лучше всего предусмотреть монтаж крепления нижнего направляющего профиля еще в процессе монтажа покрытия пола.

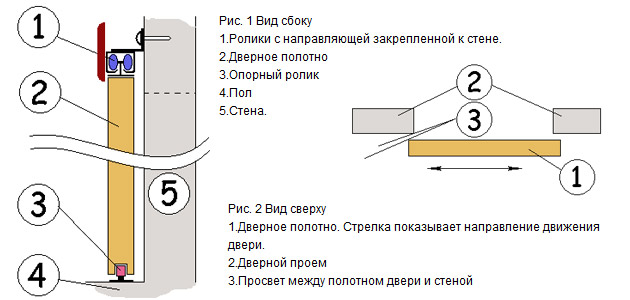

Схема установки раздвижных межкомнатных дверей своими руками

Нижний профиль крепят непосредственно к бетонной стяжке пола. Одновременно закрепляем и верхний направляющий

На этом этапе уделите внимание строгой горизонтальности направляющих. Для этого используйте уровень

Если вы допустите оплошность или не будете использовать уровень, то в дальнейшем дверь будет постоянно смещаться в сторону.

В том случае, если вы устанавливаете раздвижную дверь на гипсокартонную стену, вам придется установить добавочный профиль непосредственно в каркасе самой стены и осуществить крепление именно к нему.

При установке двери на кирпичные или же бетонные стены – используйте дюбеля.

На втором этапе осуществляем крепление держателей непосредственно на дверном полотне, а также крепим фурнитуру. На полотне двери необходимо закрепить скобы, с их помощью будут держаться роликовые каретки.

Если вы устанавливаете двери раздвижные межкомнатные своими руками, то вам придется следовать всем инструкциям

Поэтому, обратите внимание на то, что для разных раздвижных дверей можно использовать разные виды крепления

Оптимальным вариантом для раздвижных межкомнатных дверей станут держатели – зажимы, которые крепятся по разным сторонам двери. Но такое крепление не подойдет для дверей «гармошка».

При монтаже раздвижной двери «гармошки» вам необходимо будет установить на каждую секцию скобы-держатели с поворотными роликами. Чаще всего, секционное крепление такой двери производят по центру секции. Хотя крепление можно производить и по краям.

Уже на этом этапе можно производить установку фурнитуры: ручки, замки. Но запомните, что установку ответных частей механизма замка необходимо производить после того, когда закреплены направляющие и произведена регулировка двери! Дверные уплотнители устанавливают в самую последнюю очередь.

Третий этап предполагает непосредственную установку дверного полотна. С этим заданием самому справиться нелегко. Поэтому вам понадобится помощник, чтобы поддерживать дверь в то время, когда вы будете заводить каретки в соответствующие пазы.

Установка раздвижной двери своими руками — видео

Для правильного закрепления дверного полотна, необходимо стыковать дверные скобы-держатели и анкеры, которые отходят от каретки.

Четвертый этап — установка ограничителей и доводчиков на двери. В противном случае дверь, в процессе движения, может выпадать

Очень важно правильно установить ограничители, особенно при установке многосекционной двери

В качестве ограничителей используют заглушки. Они выполняются по форме самого направляющего профиля или же в форме шпилек, вставляющихся в определенных местах направляющих.

Пятым этапом будет крепление наличников, которые служат для того, чтобы спрятать все механизмы вашей двери. Они придают эстетичного вида и предохраняют механизмы от попадания пыли и мусора. Их установка производится на кронштейны, которые крепят к стене заранее. Также возможно их крепление непосредственно к направляющей. Для этого используются защелки. После завершения этого этапа вы можете закончить установку замка.

Работа фактически уже завершена. Ваша межкомнатная дверь имеет очень привлекательный внешний вид. Она уже вполне может выполнять свои непосредственные функциональные обязанности

Но сейчас важно произвести тщательную проверку и, при необходимости, регулировку. Если вы выполняли все рекомендации, в процессе работы использовали уровень, то на этом этапе можно ограничиться простым визуальным осмотром

Установка раздвижных межкомнатных дверей своими руками — видео

Межкомнатная дверь должна двигаться параллельно пола и плотно прилегать к конструкции. Дверь должна легко закрываться и открываться, то же самое касается и фурнитуры. Движение двери по направляющим должно также происходить без особых усилий. Если все описанные характеристики работы двери соответствуют норме, то вы отлично справились з заданием!

Двери раздвижные межкомнатные, сделанные своими руками, всегда будут радовать и прослужат вам долгое время!
