Как разобрать смеситель однорычажный

Однорычажные смесители и их ремонт

Сегодня большинство ванн, раковин и других предназначенных для этого предметов сантехники оборудованы однорычажными смесителями. Они пришли на смену еще совсем недавно присутствующим в квартирах, домах и многих государственных учреждениях смесителям с 2-мя вентилями. Предназначены они были для того, чтобы смешивать горячую и холодную воду. Для этого требовалось несколько раз повернуть то один, то другой вентиль, после чего вы сможете принять ванну, помыть посуду или просто умыться и почистить зубы.

Схема сборки однорычажного смесителя.

Сейчас совсем другое дело: достаточно одного движения рукой, и вода нужной температуры уже льется из крана. Но даже такой, казалось бы, идеальный предмет не в состоянии уберечься от износа. Время не щадит и его.

Самым подверженным износу механизмом здесь является картридж. Его невозможно починить, поэтому единственный выход из такой ситуации — заменить на новый.

Шаровый кран самый популярный вариант

Наиболее распространенной на сегодняшний день конструкцией смесителя можно смело назвать шаровый кран. Он представляет собой механизм с одной поворотной ручкой. При движении ручки вверх-вниз регулируется напор воды, вправо-влево – ее температура. Популярность такого устройства объясняется не только простотой и удобством его эксплуатации, но и повышенной надежностью.

Устройство однорычажного смесителя

Для того, чтобы ответить на вопрос «как отремонтировать шаровый смеситель», нужно понимать, как работает система. Вот так шаровый кран выглядит в разрезе.

Делается это по следующему алгоритму:

• Перекрываем и сливаем воду;
• Демонтируем смеситель;
• Поддеваем ножом или отверткой декоративную заглушку и снимаем ее;
• Выкручиваем винт;
• Снимаем рычаг;
• Вынимаем картридж и устанавливаем на его место новый;
• Производим сборку.

Вот и все. Теперь ваш смеситель точно будет работать как новый.

Засор в аэраторе

Когда вода в ванной течет тоненькой струйкой, а в кухне бьет мощным потоком, говорить о вине водоканала не приходится. Так, как починить смеситель в ванной, если упало давление воды? Самой частой и легко устраняемой причиной такой неполадки является засор аэратора.

Проверить, ваш ли это случай, очень просто. Отвинтите аэратор и откройте кран. Если напор воды нормализовался – виновник найден. Очень ржавый аэратор лучше заменить, а просто засорившийся достаточно промыть, направляю струю воды на внешнюю его поверхность. Теперь устанавливаем деталь на место и все готово.

Засор в водопроводной трубе или шланге

Если простые манипуляции с аэратором не возымели действия, скорее всего, засорилась труба или шланг. Довольно часто в домах со старыми металлическими трубами, отпавшая от их внутренней поверхности ржавчина перекрывает сечение, что и приводит к падению давления в смесителе. Справится с проблемой поможет прочистка труб, но лучше все же заменить их на пластиковые. Внутренняя поверхность современных труб из полимеров очень гладкая и не подвержена коррозии, а значит, не «зарастает».

Если же возможности заменить трубопровод пока нет, вооружитесь тонким тросом-«змейкой», отсоедините трубу с двух сторон и принимайтесь за прочистку.

Неполадки с переключателем «душ-ванна»

Теперь переходим к ответу на вопрос, как отремонтировать смеситель в ванной, если подача воды в душ прекращается сама собой. Рычаг-переключатель самопроизвольно опускается, и вода течет только через кран.

Причиной такой неисправности может стать износ прокладок золотника. Если испорчена только верхняя прокладка, снимать смеситель не придется. Поскольку «на глаз» определить это невозможно, для начала стоит заменить именно ее, а уж потом делать выводы:

• Отвинчиваем накидную гайку шланга и снимаем его;
• Тонким крючком или шилом поддеваем прокладку;
• Новую прокладку смачиваем водой и устанавливаем на место;
• Собираем смеситель.

Если таким образом поломку устранить не удалось, придется менять нижнюю прокладку:

• Перекрываем воду;
• Снимаем гибкий шланг, открутив накидную гайку;
• Снимаем излив и переходник;
• Снимаем переключатель и извлекаем эксцентрик;
• Вынимаем золотник;

Тонкой отверткой или крючком снимаем нижнюю прокладку (верхняя у нас уже заменена);

Если верхняя прокладка золотника уже была заменена, делать это повторно не нужно

• Новую прокладку надеваем, смачиваем водой и устанавливаем золотник обратно;
• Собираем смеситель.

На кухне смеситель эксплуатируется гораздо активнее, чем в ванной комнате, поэтому из строя выходит значительно чаще. В редких случаях единственное решение возникшей проблемы – покупка нового прибора и приглашение слесаря-сантехника, в остальных можно справиться самостоятельно. Решив выполнить ремонт смесителя на кухне своими руками, вы сэкономите на услугах специалиста и получите немаловажный опыт. Необходимо лишь вооружиться теорией и инструментами.

• Течь из-под гайки в месте излива воды, из-под ручки (рычага) или вентилей смесителя в рабочем состоянии.
• Нарушено правильное движение рычага или вентилей (заедают, прокручивают, не фиксируются в нужном положении и др.).
• При нормальном давлении воды в системе струя недостаточно мощная.
• Вода капает из закрытого крана.

Больше всего вопросов вызывает проблема течи крана. И здесь нужно знать «врага» не только в лицо, но и изнутри. Речь идет об устройстве смесителей.

Как разобрать смеситель однорычажный: последовательность действий

Итак, как же разбирается однорычажный смеситель? Подобным вопросом задаются многие, кто не знает из чего состоит смеситель для ванной. Устройство крана мы подробно разберем на конкретном примере.

Как выполняется разборка однорычажного смесителя

Устройство дискового типа состоит из:

• Рукоятки;
• Регулятора струи;
• Керамического картриджа;
• Корпуса;
• Фиксирующей скобы;
• Гибкой штанги для подводки воды.

Дисковый кран

Таблица 1. Как разобрать смеситель однорычажный: последовательность действий

Изображение	Этапы работ
	Сперва возьмемся за заглушки. Их необходимо вытащить, применяя отвертку. Каждая из них имеет свой цвет для облегчения определения нужной регулировки температуры воды.
	Освобождаем друг от друга джойстик и шток, отвечающий за регулировку, берем маленькую крестовую отвертку и аккуратно отвинчиваем винт.
	Далее, приступаем к выкручиванию деталей. Первым делом снимаем ручку, прикрепленную к крану. С верхней пластины джойстика снимаем гайки. Первую керамическую, а затем зажимную. Последняя может быть выполнена с маленькими воронками, в этом случае, дабы не повредить деталь, необходимо действовать как можно аккуратнее. Что касается керамической, её в любом случае можно выкрутить легко, без всяких трудностей вручную.
	В завершение достаем смесительный диск. Замена картриджа происходит только при протечке или другим всевозможным причинам.
	Устанавливаем невредимый картридж на место, откуда вынули прежнюю изношенную конструкцию. Затем производим сборку в обратном порядке. Закручиваем гайки, придерживаем диск, используем рычаг, выполняем монтаж винта и в конце всю работу дополняем, вновь одетыми заглушками.

Отремонтированный кран

При покупке нового картриджа захватите старый диск, чтобы точно подобрать нужный элемент, не ошибиться в процессе разборки и последующего ремонта. Выбирайте конструкцию, выполненную из силиконового материала, так как она более надёжна.

Старый диск картриджного устройства

Далее поговорим о том, как разобрать смеситель шаровый. Разборка шарового изделия не сложнее предыдущего крана. Что стоит учитывать, так это то, что при серьёзных проблемах или ошибках, необходимым станет полная замена смесителя. Например, если вы заметили, что струя воды незначительна и слаба при включении крана, тогда беспокоится не о чем — это частая проблема, поэтому устранить поломку можно самостоятельно, разобрав смеситель. Наиболее распространенная причина, описанной выше проблемы, обычное засорение крана.

Разбор шарового смесителя

Как разобрать смеситель однорычажный шаровый, смотрите ниже.

• Снимаем гайку крана в месте слива;
• Вытягиваем, находящеюся внутри сетку, хорошо промываем;
• После промывания возвращаем и фиксируем все так, как было прежде.

Снять гайку крана на месте слива

Ещё одной проблемой в шаровом кране могут быть резиновые уплотнители. Их следует заменить, используя (уже известные) отвертку и шестигранный ключ.

Резиновые уплотнители

Последовательность работ:

• Выкручивание установленного винта, снятие рычага;
• Соединения, размещенные внутри, вынимаются из резьбы, откручивается винт с помощью отвертки. Иногда на нём может скопиться грязь, налет, требующий очистки.
• Вместе с извлечением шара, снимаются прокладки с последующей заменой новыми резиновыми уплотнителями;
• После замены возвращаем шарик на законное место. И укрепляем новые уплотнители пластмассовой гайкой;
• Рычаг, винт фиксируются обратно. Всю выполненную работы проверяем, открытием крана. Если ремонт прошёл успешно, вода больше не станет протекать.

Выкручивание винта

Если рычаг сам опускается

Самопроизвольное опускание рычага смесителя обычно говорит нам о его поломке. При нажатии на флажок, вода может подаваться тонкой струёй или не подаваться вовсе. Многие считают, что главной причиной такого поведения рычага является поломка картриджа, но это не всегда так.

Все жители городской квартиры или загородного дома неодинаково пользуются сантехникой. Одни открывают краны аккуратно, другие, например, дети, резко дёргают флажком. В последнем случае возможно повреждение внутренней части рычага, которая надевается на оголовок картриджа. При повреждении, стенки квадратной вставки расходятся в стороны, что приводит к определённому размеру свободного хода детали, при поднятии вверх кран начинает падать.

Обратите внимание! Для определения поломки необходимо снять круглую декоративную вставку, раскрутить винт и снять рычаг. После этого смотрят на внутреннюю часть флажка: если она повреждена, то устанавливают аналогичную деталь со старого смесителя

При наличии качественной сантехники, опускание рычага может вызываться износом картриджа, который нужно будет заменить.

Инструмент для разбора смесителя

Смеситель для кухни выходит из строя чаще, чем кран в ванной, так как обеспечивает водой жильцов множество раз за день. Для ремонта конструкции потребуются специальные строительные инструменты

Особой уникальности в приборах нет, но их наличие при разборе смесителя важно

Перед ремонтом нужно подготовить:

1. молоток;
2. нож;
3. разводной ключ, чтобы снять гайки;
4. ключ для шестигранников, чтобы снять ручку;
5. крестообразную, плоскую отвертки;
6. торцевой ключ, чтобы снять и прикрутить вновь болты.
7. Понадобятся смазка, сухая ветошь. При протечке крана нужно заранее приобрести картридж, прокладки в форме кольца, кран-буксу. При ремонте смесителя может возникнуть потребность в замене подводящих шлангов. нужно приобрести детали с оплеткой, накидной гайкой со штуцерами. Приоритетными являются изделия из цветного металла: меди, латуни.

Если какие-то элементы не откручиваются – воспользоваться специальными средствами. Например, WD-40. Жидкость растворяет ржавчину, налет. спустя несколько минут после нанесения можно пробовать откручивать вновь.

В запущенных случаях выручает сверло. С его помощью высверливается винт, который держит ручку. Сверло должно быть меньшего диаметра, чем шляпа болта.

Сантехники имеют в своем арсенале особенные инструменты. специальный ключ для откручивания аэраторов, ключи с резиновыми прокладками к ним, для недопущения повреждения внешнего корпуса смесителя, универсальный ключ для демонтажа шарового крана и так далее. В домашних условиях можно провести ремонтные работы без инструмента мастера.

Чем разбирать смесители

Разборка смесителя осуществляется откручиванием резьбовых соединений, для чего необходимо иметь плоскую и крестовую отвертку среднего и крупного размера. Нужен также разводной гаечный ключ, называемый в быту «шведским», он не должен иметь зубчатых губок. Иногда может понадобиться еще один такой же ключ. Ключи, у которых зубчатые губки и возможность обжатия гайки лучше не применять — они наверняка испортят покрытие.

Нужно иметь небольшой кусок ткани или кожи для защиты высококачественного покрытия накидных гаек других элементов. Кожу прокладывают под губки шведского ключа. Могут понадобиться плоскогубцы и пинцет.

Рекомендации по уходу

Конструкция из латуни

Устройство больше не придется ремонтировать, если во время его приобретения и в процессе эксплуатации следовать рекомендациям экспертов:

• Покупать устройства из латуни, они прочные и долговечные в отличие от изделий из силумина.
• Вместе с монтажом смесителя желательно установить хороший фильтр для очистки воды.
• Стыковочные места обрабатывать герметиком, а на все резьбовые соединения наматывать фум-ленту.
• Не стоит ждать пока появится течь, а регулярно проверять состояние резиновых прокладок.
• Во время покупки необходимо внимательно ознакомиться с характеристиками устройства, а перед монтажом изучить схему установки и сборки.

Не менее серьезно подходят уходу за внешним видом смесителя для кухонной мойки, раковины или ванны. Мыльной водой и лимонным соком удаляют пятна и разводы, образовавшиеся на корпусе. Для этого губку или мягкую тряпку смачивают одним из этих растворов и протирают все детали крана.

Более сложные загрязнения удаляют при помощи специальных моющих средств. Они эффективны и не содержат агрессивных веществ, способных навредить хромированной поверхности. К таким относятся: Grohe GrohClean, Ravak Cleaner Chrome, Meine Liebe. Главное, ознакомится с инструкцией, чтобы не превысить рекомендованную дозировку.

Категорически нельзя чистить смесители металлическими щетками или грубыми губками. Запрещены средства, содержащие муравьиную и фосфорную кислоту, уксус, хлор и щелочь. После каждой чистки остатки любого средства, даже специального, следует смывать водой и насухо протирать поверхность тряпкой.

И все же образование течи – самое неприятное, что может случиться с краном. Если ее вовремя не устранить, в дальнейшем его придется заменить

Поэтому так важно разбираться в устройстве смесителя, а также иметь под рукой все необходимые запчасти и инструменты для его ремонта

https://youtube.com/watch?v=wR3Gfwn4rcY

Как закрыть шаровой кран, если он заклинил

Представьте, что у вас потек смеситель в ванной или на кухне, а воду перекрыть вы не в состоянии. Шаровой кран холодного водоснабжения, который поставлен в начале вашей разводки от домового стояка, не закрывается полностью. Знакомая ситуация? Наверняка многие, кто в ней оказался, в панике звонили в управляющую компанию, обзванивали доски объявлений или попросту искали по знакомым сантехника, который бы справился с этой задачей. На самом деле это явление не такое уж и редкое. И это несмотря на то, что современные шаровые краны являются практически венцом сантехнической мысли. Их применение практически стандартизировано. Ни одна домовая или квартирная разводка не обходится без шаровых кранов для холодной и горячей воды. В чем же тогда дело и почему до сих пор случаются такие аварийные ситуации? Давайте разбираться вместе.

Устройство шарового крана

Основа крана – латунный полированный шар со сквозным отверстием и фигурной выемкой под шток. Поворот у данного типа кранов предусмотрен в пределах 90 градусов. Движение шара внутри корпуса смягчают фторопластовые или тефлоновые прокладки, называемые седлами. Герметизирует шток прижимная втулка с наружной резьбой и гайкой на конце. Корпус крана может быть цельным или разделенным на две части, соединяемые резьбой. Чаще всего его производят из латуни, выбирая для стенок толщину с запасом прочности. Но существуют и дешевые модели. Корпус у них сделан из силумина или облегченной латуни, на котором производитель попросту сэкономил.

Способ реанимации шарового крана

Справедливости ради предупреждаем заранее, что этот вариант не дает 100%-й гарантии восстановления работы шарового крана. Однако это действительно самый правильный путь, которому стоит следовать перед его заменой. Для начала стоит попытаться разработать вентиль крана от руки. Если результат нулевой, не стоит насиловать кран и применять для этого плоскогубцы или разводные ключи, проворачивая ручку-бабочку на излом с усилием. От этого может быть только хуже, ведь вы можете не знать из чего сделан сам кран – из качественной латуни или дешевого силумина. Последний, кстати, ломается на раз-два, стоит только прикоснуться к нему каким-нибудь рычагом, и очень быстро превращает санузел и целые квартиры в бассейн с холодной водой.

Итак, отвинчиваем еврогайку и снимаем ручку-бабочку. Под ней расположена верхушка штока крана. В некоторых кранах присутствует прижимная втулка под шестигранник, которая давит на сальник внутри крана. В случае, когда шток поворачивается с трудом, эту втулку необходимо слегка ослабить.

Далее разводным ключом аккуратно, не спеша разрабатываем шток, поворачивая его из стороны в сторону. Не стоит в этом случае делать резких движений, иначе вы рискуете сломать шток или шар, что приведет полной поломке и заклиниванию вентиля крана.

Во время такой процедуры могут образоваться легкие потеки воды на верхушке крана. Это нормальное явление если учесть, что прижимная втулка ослаблена.

Чтобы проверить исправность крана, необходимо поместить бабочку на ее посадочное место, и попробовать провернуть с ней вентиль. Ориентируясь по рискам на корпусе, вы сразу увидите результат. Если удается повернуть вентиль до упора, закручиваем прижимную втулку и ставим бабочку на место.

Практические советы

Чтобы не попасть в ситуацию коксования крана известковыми или металлическими осадками, необходимо 1-2 раза в месяц разрабатывать его, поворачивая вентиль до максимальных отметок. Используйте только качественную запорную фурнитуру проверенных производителей. Не экономьте на таких элементах как шаровые краны, ведь их поломка может стоить очень дорого. Если вы сомневаетесь в своих сантехнических способностях, держите наготове телефон знакомого сантехника, который сможет выручить в трудную минуту и заменить неисправный шаровой кран без фатальных последствий.

Как починить шаровой однорычажный смеситель

Устранение засора

На фото показан результат очистки душевой головки

Этим приспособлением может быть дополнен однорычажный смеситель. При сильном загрязнении кальциевый налёт способен полностью перекрыть технологические протоки аэратора. Для удаления таких стойких загрязнений применяют раствор лимонной кислоты (15−30 г порошка на 0,5 л воды). Им заливают изделия на 4−5 часов.

Важно! Тонкий слой хромирования можно повредить кислотосодержащими растворами, абразивными средствами.

Видео – как разобрать однорычажный кран в ванной для очистки аэратора:

Замена уплотнительных резинок

Для лучшей герметичности используются специальные шайбы и уплотнители

Чтобы не ошибиться с выбором, при посещении магазина берут с собой вышедший из строя образец. Если поиск выполняется в сети Интернет, необходимо уточнить соответствие размеров.

Устранение неполадок переключателя

Компоненты рычажного механизма с золотником

При повороте рукоятки (10) специальный винт (9) через нитяной уплотнитель (9) перемещает кривошип (7). Этот элемент приводит в действие золотник (6). На его торцевых частях закреплены прокладки, перекрывающие отверстия для подачи воды по разным трассам (душ/кран).

К сведению! Также применяют картриджные, пробковые и кнопочные переключатели. В каждом случае надо разобраться с особенностями конструкции, чтобы упростить поиск неисправностей и ремонт.

Замена уплотнительных резинок золотника

Проверить целостность верхней прокладки несложно. Для этого достаточно открутить гибкий шланг. Через отверстие можно крючком, сделанным из проволоки, вынуть дефектное изделие. Однако вставить тем же путём новую прокладку не получится. Для замены нужна полная разборка.

Демонтаж компонентов выполняют последовательно. После извлечения золотника устанавливают новые прокладки. Специалисты рекомендуют применять изделия толщиной от 3 до 4 мм, выбирать материалы среднего уровня твёрдости. Такая замена обеспечит необходимую герметичность и долговечность узла

При установке нитяного сальника действуют осторожно, чтобы не повредить резьбу в процессе закручивания специального винта

Мнение эксперта
Валерий Дробахин
Инженер-проектировщик ВК (водоснабжение и канализация) ООО «АСП Северо-Запад»

“В некоторых модификациях вместо прокладок установлены тонкие резиновые кольца. Такие изделия быстрее выходят из строя по причине меньших размеров и соответствующего увеличения нагрузок на рабочие поверхности. После установки новых деталей их смачивают водой, чтобы золотник без лишних затруднений вставить в корпус.”

Замена пружины переключателя

Детали узла

Демонтируют декоративную крышку и кнопку (в некоторых моделях – одно изделие). Извлекают шток. Устанавливают новую пружину вместо изношенной. При необходимости заменяют уплотнительные элементы. Сборку выполняют в обратном порядке.

Типичные неисправности и методы их устранения

По принципу работы все смесители подразделяются на следующие виды:

вентильные устройства. Основой смесителя являются два крана, предназначенные для подачи холодной и горячей воды. Такие устройства считаются наиболее распространенными и наиболее надежными;

Наиболее популярный вид смесителей с двумя вентилями

однорычажные. В основе устройства находится поворотные рычаг, которым регулируется и количество подачи холодной или горячей воды и общий напор жидкости. Однорычажные смесители более прихотливы к качеству воды, поэтому при выборе такого устройства рекомендуется установка дополнительных фильтров;

Устройство с одним рычагом управления

сенсорные. Относительно новый вид смесителя. Включение устройства производится благодаря установленному фотоэлементу, которые реагирует на поднесение рук.

Автоматическое сантехническое устройство с датчиком

Смесители сенсорного типа не подлежат ремонту в домашних условиях.

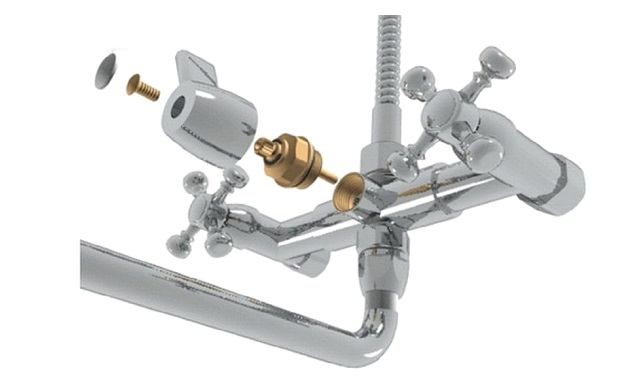

Ремонт вентильного смесителя

Наиболее частными поломками вентильного смесителя в ванной являются:

1. Протечка крана. Причинами неисправности могут быть естественный износ прокладки или повреждение кран-буксы. Ремонт шарового крана производится по следующей схеме:
   • перекрыть подачу воды на сантехническое устройство;
   • с протекающего крана снять декоративный колпачок (заглушку), который чаще всего просто вставляется в паз;
   • выкрутить винт, который находится под заглушкой;
   • выкрутить кран-буксу (используется разводной или гаечный ключ соответствующего размера);
   • заменить прокладку или кран-буксу (при наличии видимых повреждений данного устройства);
   • произвести сборку в обратном порядке.

Последовательность выполнения ремонта

1. Протечка душевого переключателя. Причинами также являются естественный износ или некачественная вода. Ремонт данной неисправности производится в следующем порядке:
   • перекрывается подача воды на смеситель;
   • снимается декоративный колпачок и переключатель;
   • при помощи разводного (гаечного) ключа откручивается гайка душа;
   • производится замена уплотнительной прокладки и сборка в обратной последовательности.

Технология замены прокладки душевого переключателя

1. Протечка в месте присоединения душевого шланга, лейки душа или гусака. Ремонт следует производить в следующем порядке:
   • откручивается гайка, фиксирующая шланг (лейку душа или гусак соответственно);
   • производится замена прокладки и сборка узла смесителя.

В некоторых моделях смесителей помимо замены прокладки требуется дополнительная герметизация резьбы ФУМ-лентой или иными аналогичными материалами.

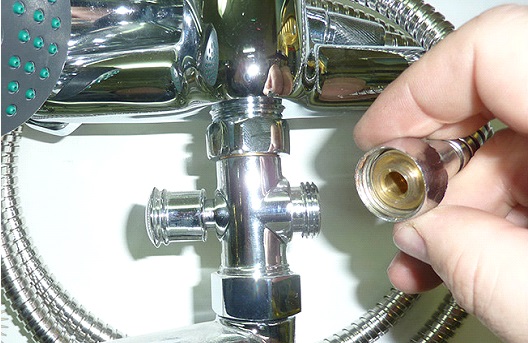

Устранение течи в месте присоединения душевого шланга

Ремонт однорычажного смесителя

Типичные поломки однорычажного смесителя устраняются следующими способами:

1. Снижение напора струи крана. Причиной неисправности является засор аэратора. Чтобы прочистить аэратор, необходимо:
   • снять устройство, которое, как правило, крепится резьбовым способом;
   • промыть ситечко под напором воды или воздуха;
   • установить аэратор на прежнее место.

Прочистка аэратора смесителя

1. Протечка рычага управления. Причиной образования неисправности являются проблемы в работе картриджа – специального устройства, в котором производится смешение горячей и холодной воды. Произвести ремонт картриджа своими руками не получится, но для устранения течи можно самостоятельно заменить устройство. Работа выполняется в следующем порядке:
   • снимается декоративная заглушка с корпуса переключателя;
   • ослабляется винт, фиксирующий рычаг;
   • снимается корпус рычага и декоративный элемент, расположенный под ним;
   • при помощи разводного (гаечного) ключа снимается картридж;
   • устанавливается новое устройство и производится сборка в обратном порядке.

Подбирать новый картридж рекомендуется на основании пришедшего в непригодность устройства, то есть после снятия старого картриджа.

Схема разборки однорычажного смесителя для замены картриджа

1. Протечки в местах присоединения душевого шланга, душевой лейки и гусака смесителя устраняются по схеме вентильных смесителей.

Способы устранения поломок однорычажного смесителя представлены на видео.

Если справиться с неисправностью смесителя самостоятельно не получается, то потребуется помощь профессионального сантехника.

Сборка смесителя

Не забывайте, что изготовленная ручным способом гайка не имеет прежней прочности, собирать отдельные элементы надо с повышенной осторожностью. Шаг 1. Открутите гайку, проверьте ее ход

Наденьте новые резиновые уплотнители

Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители

Шаг 1. Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители.

Снимают гайку и ставят новые уплотнительные кольца

Шаг 2. Аккуратно наденьте на кран носик, перед этим не забудьте поставить на место нижнюю капроновую прокладку. Она выполняет функцию подшипника при поворотах носика. Для облегчения процесса рекомендуется пользоваться техническим вазелином или обыкновенной мыльной водой. Смочите поверхности, состав намного уменьшит силы трения и облегчит процесс сборки.

Прикручивают верхнюю часть крана

Шаг 3. Наденьте верхнюю прокладку и закрутите сделанную самостоятельно гайку из дисков. С небольшим усилием затяните ее. Помните, что задача гайки не сжимать капроновые прокладки или резиновые уплотнители, а только удерживать все детали крана вместе и предупреждать их шатание.

Накручивают самодельную гайку

И еще один момент. Усилие прижатия гайкой увеличится после окончательной установки смесителя на раковине и фиксации устройства шпильками с шайбой.

Кран собран, желательно проверить герметичность. Для этого временно присоедините шланги к источникам воды и включите смеситель. Протечки появятся через несколько секунд. Если все в норме, то можно устанавливать устройство на свое место. Разборка, ремонт и сборка отнимает не более двух часов, это намного быстрее и дешевле, чем ездить по магазинам в поисках нового рычажного смесителя.

Подключают шланги к смесителю и проверяют на отсутствие протечек

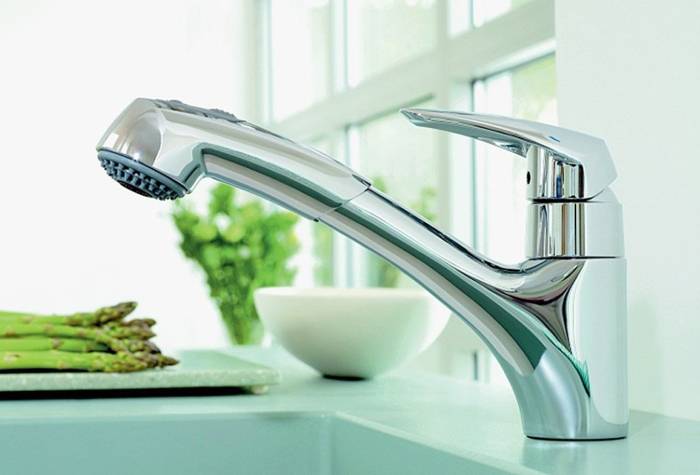

Однорычажный смеситель: устройство и ремонт

Что такое смеситель в общем, никому говорить не нужно, каждый точно знает, что это устройство, при помощи которого холодная вода смешивается с горячей и подается для разнообразных нужд на кухне или в ванной. За свою историю, человечество пережило множество типов и видов, а также моделей смесителей. На сегодняшний день наиболее популярными и востребованными считаются смесители с единственным рычагом-регулятором, которым можно настроить нужный напор и необходимую температуру воды.

Интересно

Спрашивая в магазине подобные устройства, или собираясь произвести ремонт однорычажного смесителя для кухни своими руками, можно обнаружить, что у них есть и иные названия. Такое сантехническое оборудование может также называться монокомандным, а в быту многие люди вообще окрестили его джойстиком. Своей популярностью такие джойстики обязаны надежности и длительному сроку работы, так как внутренние их детали практически не истираются друг о друга, они выполнены из металла и керамики, а резиновые прокладки, что там есть, легко заменимы.

Конструкция и принцип работы

Однорычажное устройство состоит из нескольких, скрепленных между собой частей. Для того, чтобы разобраться, как отремонтировать кран смесителя с одной ручкой, придется немного подробнее ознакомиться с его конструкцией.

• Регулятор (ручка, рычаг) напора и температуры воды.
• Гайка или шайба для фиксирования основного штока.
• Картридж, либо специальный шарообразный клапан с отверстиями и пазами, обеспечивающий смешение потоков воды.
• Резиновые прокладки (седла), предотвращающие протечки.
• Трубка крана с резьбой на одной стороне и с прикрученным фильтром-аэратором (сеточка), на другой.
• Разные манжеты и шайбы для прикручивания к раковине или мойке и юстировочное кольцо, для удержания конструкции в сборе.

Принцип работы таких смесителей довольно прост и понятен, если разобраться. О том, как работает, а также, как именно разобрать однорычажный смеситель уже имеется статья на нашем сайте. В двух словах, вода попадает в картридж по двум отверстиям, после чего изливается, уже смешанная между собой. Перемещая при помощи рычажка внутренний элемент (шарик или картридж), можно выбрать разные положения отверстий и пазов, отвечающие за подачу более холодной или горячей воды.

Частые причины поломок

Бывает так, что смесители выходят из строя, тогда без ремонта никак не обойтись. Проще всего обратиться к настоящему профессионалу-сантехнику, который лишь взглянув на проблему, чаще всего уже может поставить «диагноз», назвать причину поломки и методы ее купирования. Но доступны подобные услуги не всем и не всегда. Причем несмотря на разнообразные конструкции, причины, в основной своей массе, одни и те же. Потому есть смысл попробовать разобраться самому, как починить смеситель с одной ручкой и сэкономить свои деньги.

• Картриджная система считается более надежной, потому, что изготовлен этот элемент из керамики или специального полимера, который очень редко выходит из строя, да и то из-за заводского брака. Однако она более дорогостоящая и имеет свойство забиваться твердыми частицами, к примеру, песком, глиной или ржавчиной из водопровода.
• Шариковый механизм обойдется дешевле, но изготовлен из металла, потому поддается некоторым коррозийным явлениям, окисляется, а благодаря свой форме, может накапливать на поверхности известковый налет, который придется регулярно чистить.
• Седла шара или картриджа, представляющие собой резиновые прокладки, тоже могут выйти из строя из-за твердых примесей в воде или растворенных в ней веществ. Тогда прокладки могут деформироваться и даже затвердеть, что обязательно приведет к выходу всего смесителя из строя.
• Перетянутые гайки и шайбы тоже могут привести к поломке, смеситель может заедать или вовсе заклинить. Но и разболтанные скрутки тоже ничего хорошего не приносят, так как и они пагубно влияют на работоспособность и долговечность системы.
• Трещины, сколы или заводской брак на корпусе смесителя обычно приводит к протечкам, это достаточно популярная поломка, о которой ни в коем случае нельзя забывать, а то немудрено и соседей затопить.

Основные виды смесителей для ванны

• Однорычажный представляет собой простейший механизм, в котором ручка двигается вправо или влево, чтобы регулировать температуру, и вверх-вниз для регулировки напора.

  Таким образом, клапан перекрывает часть холодного или тёплого потока, смешивая жидкость. Движение вверх поднимает весь механизм до тех пор, пока полный объём воды не будет выдаваться через кран.

• Двухвентильный механизм представляет собой привычный традиционный экран, в котором регулируется количество холодной и тёплой воды посредством вращения влево и вправо

  Другими словами, чем больше открыт один из вентилей, тем большее количество воды нужной температуры поступает в кран.

Основные причины поломки

Основной причиной поломки является физический износ герметизирующих прокладок и колец. Из-за этого они перестают выполнять свою функцию. Образуется течь в соединительных узлах отдельных элементов: в месте крепления гусака и душевого шланга к корпусу смесителя, из-под вентилей.

Инструменты для самостоятельного ремонта

Для выполнения ремонта потребуются:

• гаечные ключи или универсальный разводной ключ;
• шестигранный ключ;
• плоскогубцы;
• комплектующие взамен вышедших из строя;
• плоская и крестовая отвертки;
• ФУМ-лента или льняная подмотка.

Может понадобиться шестигранный ключ.

Как починить однорычажный смеситель

Порядок действий, которые следует выполнять, будет зависеть от неисправности, которая появилась. Давайте разберемся, как починить смеситель в зависимости от возникшей проблемы.

Устраняем засор

Понять, что у вас именно засор очень просто – будет слабый напор воды. Для устранения засора нужно:

1. Разобрать однорычажный смеситель для кухни, сняв с излива гайку.
2. Достать и хорошо промыть сетку, удалить все абразивные вещества.
3. Установить все обратно.

Это самая простая из всех возможных неисправностей.

Как устранить неполадки с переключателем

Если при переключении режима работы крана появляются трудности, можно исправить неполадку так

При выборе смазочного материала обращайте внимание на составы универсального типа, которые предлагают многие производители и о которых появились положительные отзывы

Когда будут готовы уплотнительные резинки, можно приступить к работе:

• Переведите рычаг крана в положение «закрыто».

• Разберите конструкцию, отсоедините шланг душа.
• Снимите декоративный колпачок, открутите винтовое крепление. Достаньте кнопку переключателя.
• Аккуратно достаньте золотник.
• Поменяйте уплотнители и смажьте их особой пастой для дополнительной герметичности.
• Соберите переключатель в обратном порядке.

Как заменить пружины переключателя

Если есть трудности с тем, как возвращать переключатель в исходное положение, возможно, требуется замена пружины. Для ремонта стоит выбрать пружинку с диаметром поменьше и с дополнительным защитным покрытием.

Выполнять ремонт следует в такой последовательности:

• Разберите кран.
• Достаньте шток, на который накручена пружинка и снимите ее.
• При помощи плоскогубцев накрутите новую пружину на шток.
• Соберите и установите переключатель.

Как видите, это совсем несложно.

Выводы и полезное видео по теме

Несколько полезных советов по ремонту смесителей своими руками.

Видео #1. Как правильно разобрать смеситель и ликвидировать течь:

Видео #2. Пример замены картриджа на китайском смесителе и знакомство с распространенными поломками:

Смена картриджей в смесителях, установленных на кухонных мойках и в душевых кабинах, практически ничем не отличается. Но если ваш смеситель имеет более сложную конструкцию и оснащен сенсорами и терморегуляторами, работу по замене функциональных элементов стоит поручить профессионалам.

Хотите поделиться известными только вам нюансами замены картриджа или рассказать о ремонте однорычажного смесителя, выполненном собственноручно? Пишите, пожалуйста, в блоке, расположенном ниже. Здесь же вы можете задать вопросы и разместить фото по теме статьи.
